Engins POC et TC en II métrique

par **jeanluc4343** 03 Mar 2012, 15:26

141E416 a écrit:...
C'est une véritable oeuvre.
...
Eric

Il ne faut rien exagérer mais je suis quand même assez satisfait de la tournure de l'ensemble.
On verra après la peinture si c'est vraiment réussi ...

J'en profite pour remercier encore ceux qui m'ont communiqué, à titre personnel ou sur le forum, des photos, plans, schémas, cotes, idées ... dont j'ai essayé de m'inspirer.

par **jeanluc4343** 04 Mar 2012, 01:57

Un p'tit coup de mou ce soir, ...
pas fait grand chose ! :H2:

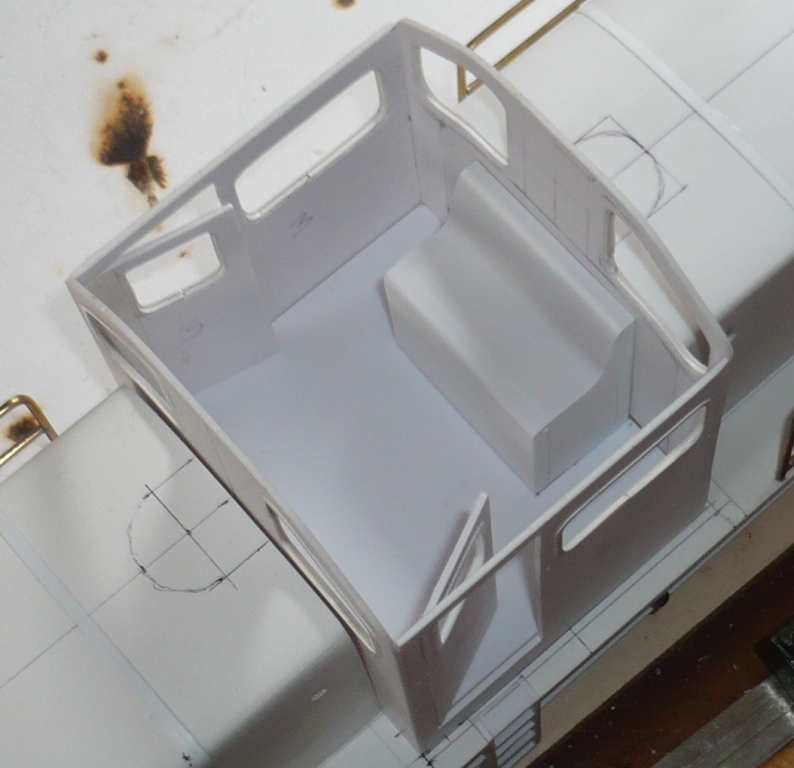

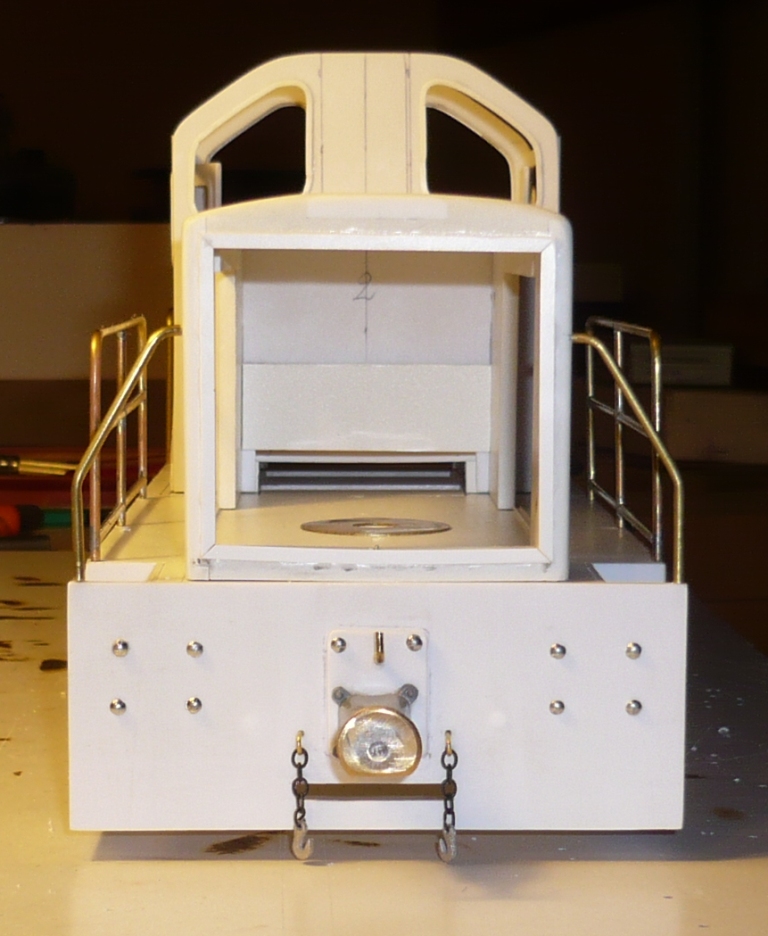

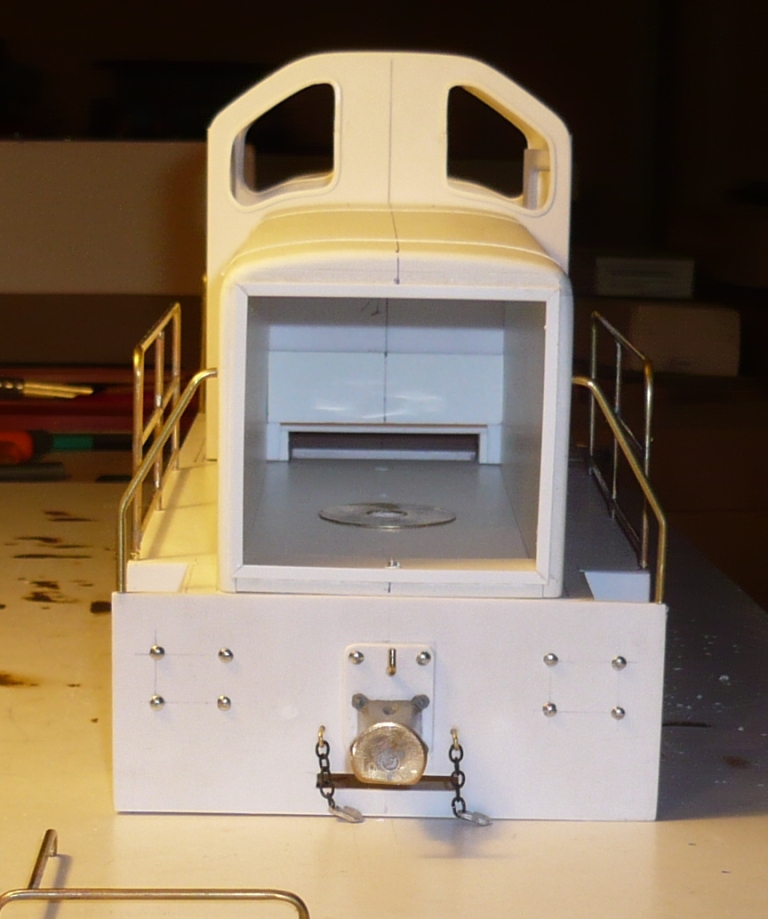

Juste profité de la fixation de la cabine et des capots sur le châssis pour former et poser (provisoirement) les mains montoires avant et arrière :

Même pas eu le courage de forer les 4 trous de fixation des phares aux angles des marchepieds.
Le niveau baisse ! :dodo:

par **CFRA** 04 Mar 2012, 07:55

jeanluc4343 a écrit:Un p'tit coup de mou ce soir, ...
pas fait grand chose ! Même pas eu le courage de forer les 4 trous de fixation des phares aux angles des marchepieds.Le niveau baisse !

Mais c'est honteux ! je me lève le DIMANCHE à 6h30 pour voir mon feuilleton préféré et je vois que l'épisode n'est pas folichon !! Hé Ho ! faut penser à bosser pendant que les autres roupillent...Hou Hou remboursez !!! :mdr2:

par **jeanluc4343** 04 Mar 2012, 11:15

Ach , désolé kamarade ! :oops:

J'y retourne ...

par **jeanluc4343** 04 Mar 2012, 13:39

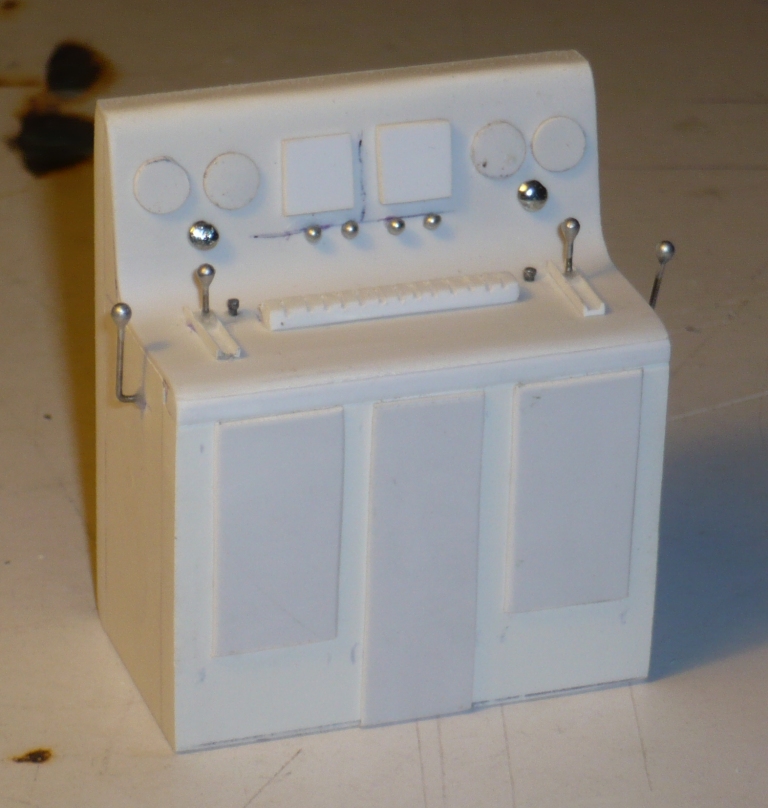

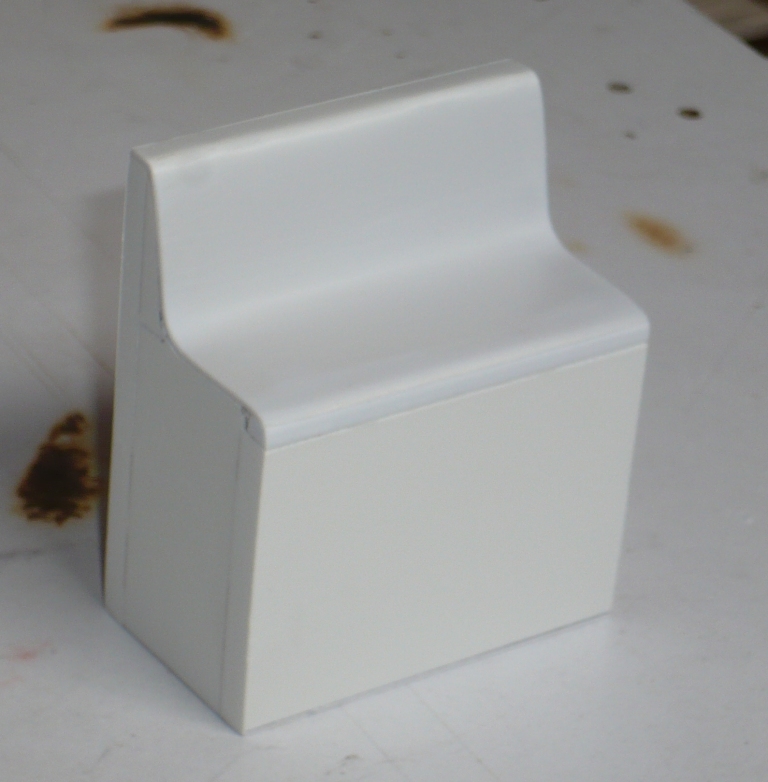

Le "piano" de commande est dégrossi :

Il a la forme d'un piano droit et, en plus -du moins sur les BB 401 et 402- il est dotée d'un vrai clavier de contacteurs divers, tous identiques et alignés au centre du meuble.

par **Lavoie Desonmètre** 04 Mar 2012, 18:19

Avez vous toujours besoin de photos de pupitre, hier j'en ai fait du BB CFD Vivarais ex 003 (404)

par **jeanluc4343** 04 Mar 2012, 19:20

Oui, merci.
Ce sera juste pour confirmation, le cas échéant, car le pupitre du BB 405 est assez largement différent.

Avec les documents d'origine POC qui m'ont été communiqués sur le BB 401, j'ai équipé le pupitre :

Il est assez proche, cependant, il y a une zone d'ombre derrière le clavier car des documents papier encombraient la photo à ce niveau là.
Par ailleurs, j'ai oublié de rajouter un bouton poussoir blanc sur le dossier (même forme que les deux boutons poussoirs de part et d'autre du clavier à 14 touches) au milieu entre les 4 boutons (rouges) sous les deux cadrans carrés.

par **Lavoie Desonmètre** 05 Mar 2012, 12:16

Ci joint les photos de l'intèrieur de la cabine du bb 404 ex 040 003 des CFD Vivarais

par **jeanluc4343** 06 Mar 2012, 15:12

Merci beaucoup et merci à M. Pin qui m'a adressé plusieurs dizaines de photos des cabines des BB 405 et 404 (ex CFD 400-003).
Le pupitre des BB 401 et 402 POC ressemble beaucoup à celui du 003 CFD qui est cependant plus détaillé avec une disposition des cadrans légèrement différente.
Je conserve donc mon pupitre initial en lui rajoutant les trois boutons qui lui manquaient.

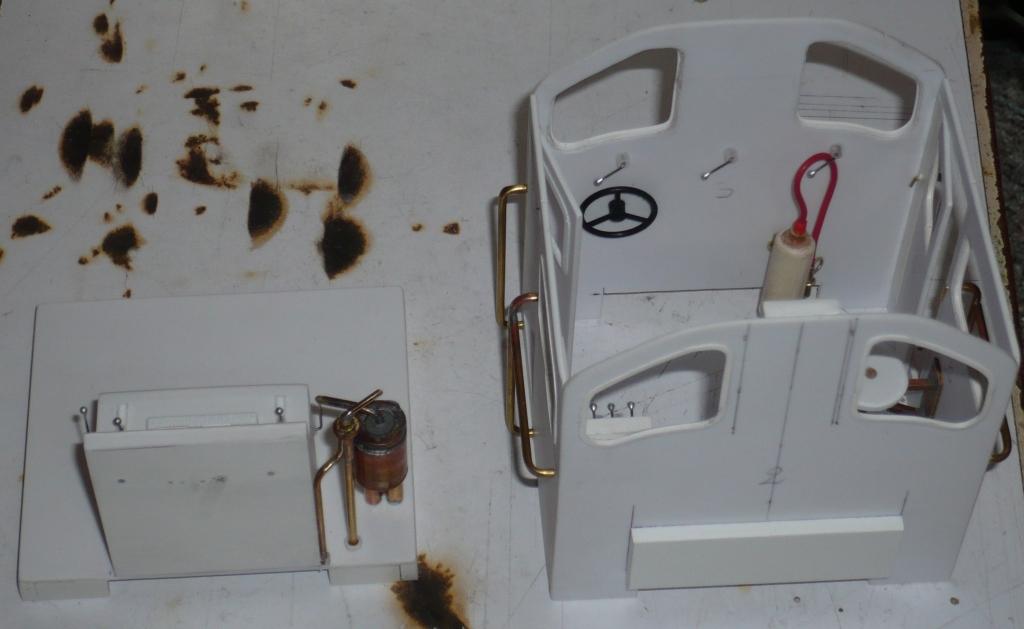

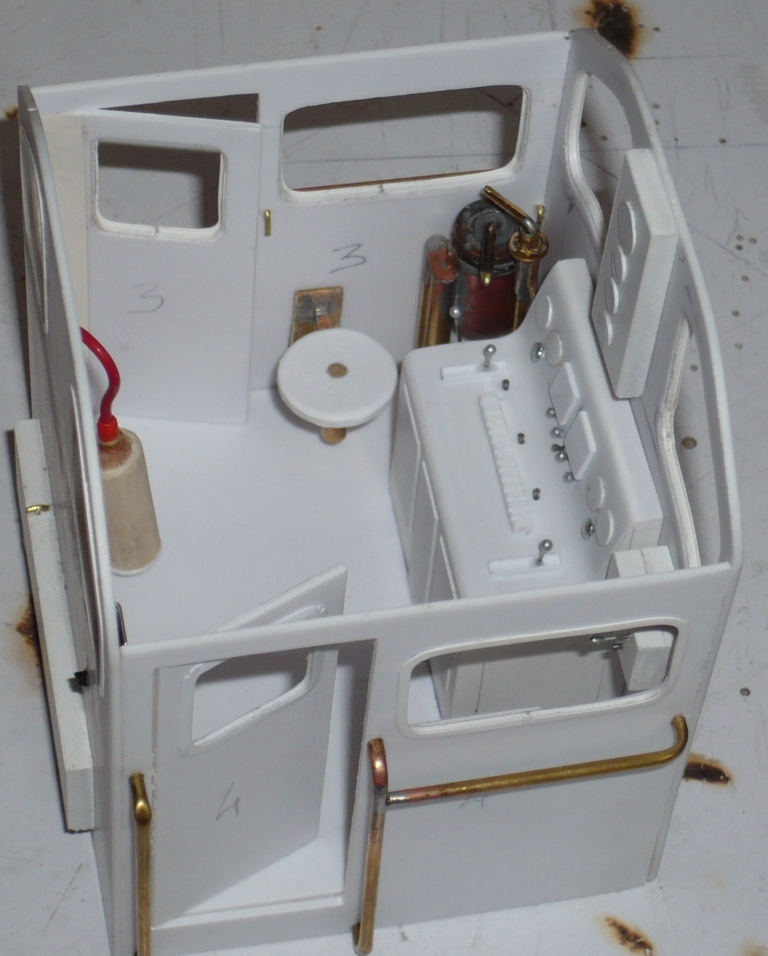

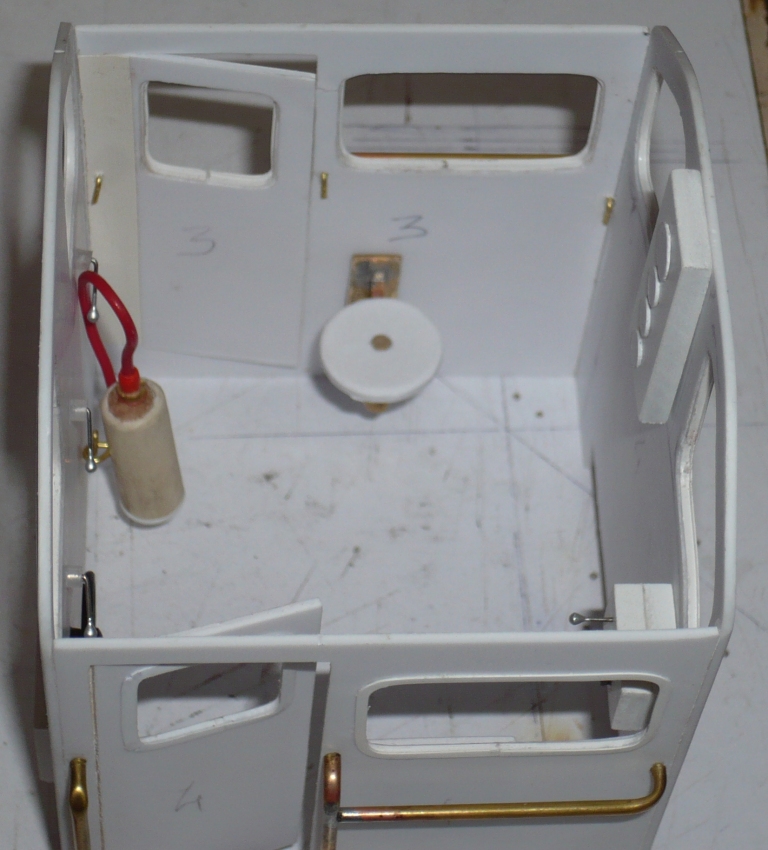

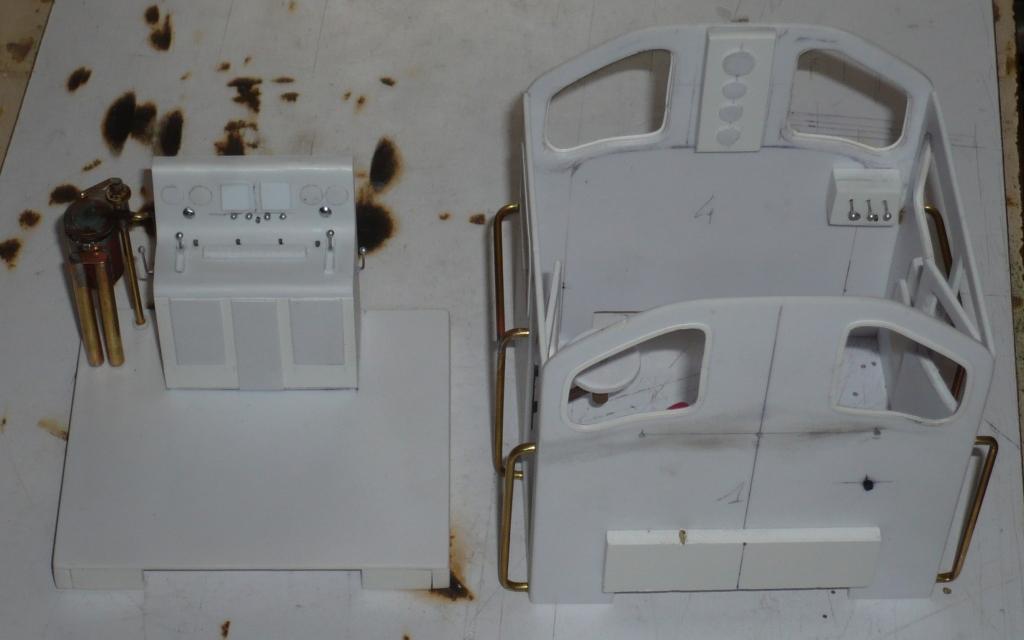

Et j'ai réalisé le reste ...

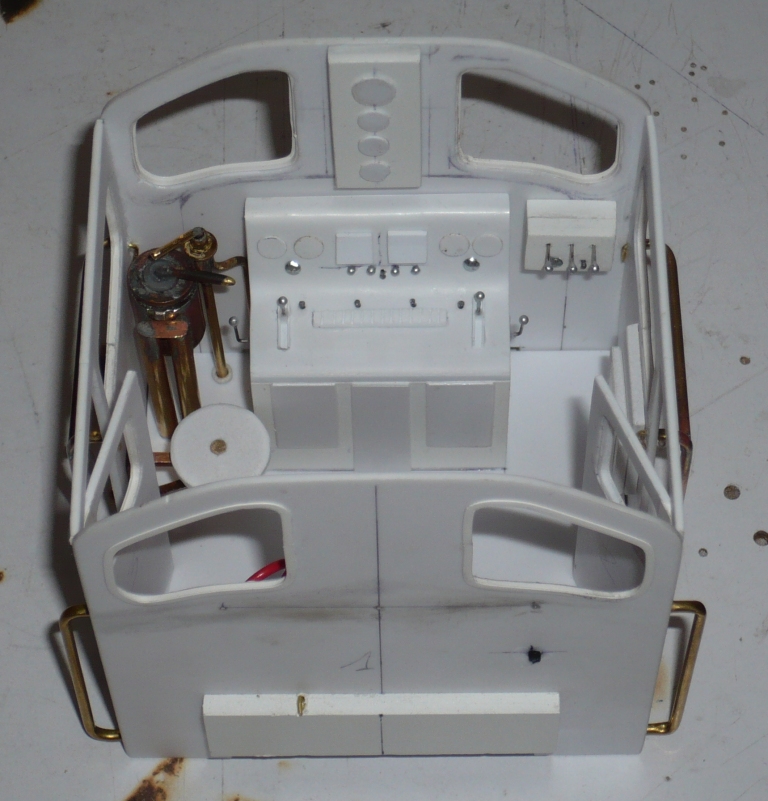

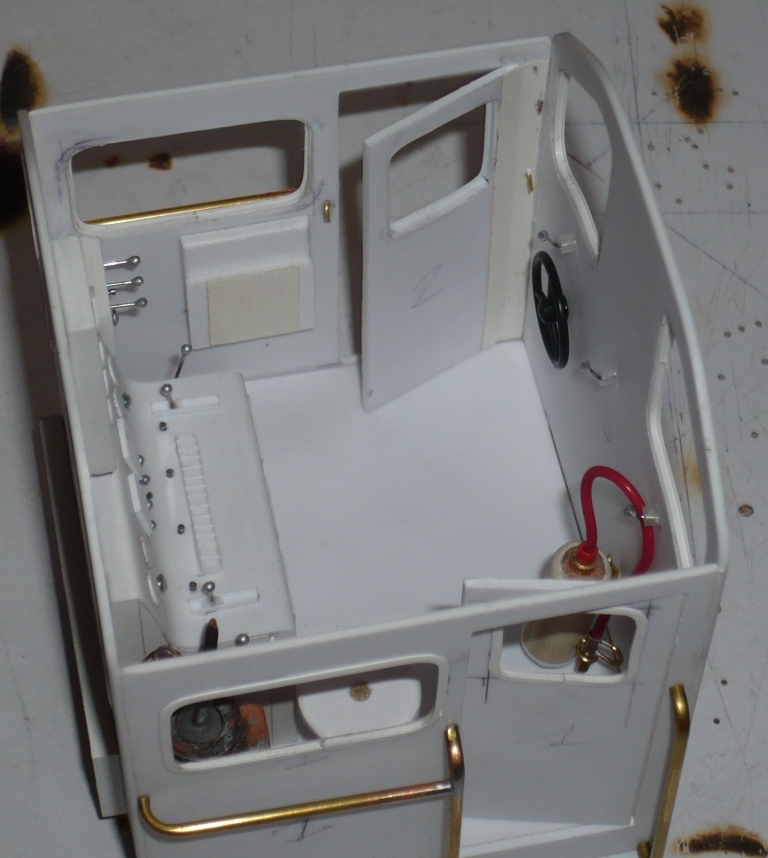

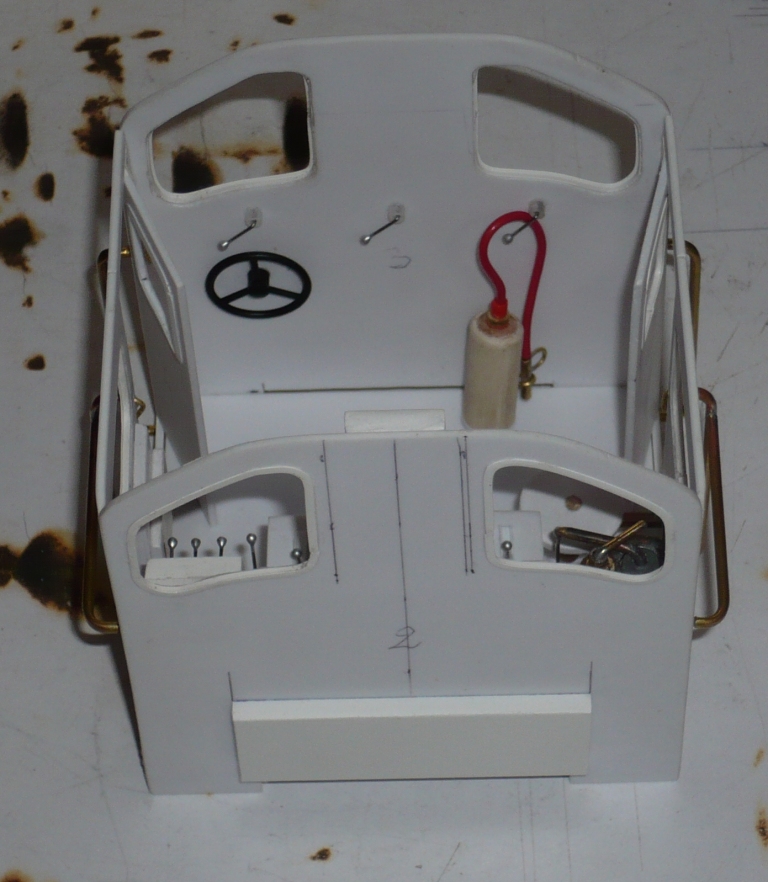

Ça donne ceci :
