Modules facilement démontables

[amundsen]

Bonjour,

Je suis sur un projet de réseau en forme de L. Je pense pour l'instant le découper en trois modules de 60x60cm.

Je pensais acheter des modules du commerce mais je me demande comment prévoir dès la conception la possibilité d'un démontage facile. Deux points me posent particulièrement question à ce sujet:
1) Le démontage des pieds.
2) Le démontage du fond de décor et d'un éventuel surplomb support d'éclairage.

Avez-vous des idées, des solutions? Avez-vous des exemples de réseaux qui sont facilement démontables?

Merci d'avance.

[amundsen]

Je trouve des pieds pliables et rétractables, mais leur longueur ne descend pas sous les 70cm, ce qui est gênant pour des modules de 60x60cm. En plus, avec la hauteur des caissons, les pieds ne vont pas pouvoir se plier. Donc il faut que je trouve une solution avec des pieds facilement amovibles.

[fondunorvégien43]

tu mets des tubes métalliques qui rentrent dans des tubes un peu plus grands , quand tu soulèves le module les pieds tombent .

[amundsen]

Finalement, la solution la plus simple est sans doute celle adoptée pour les modulinos : des pieds qui viennent simplement s'insérer dans des fourreaux de 30 par 30.

Reste la question du fond de décor et du support d'éclairage. J'aimerais que ces parties aussi soient facilement démontables.

[BURLINGTON]

Voici la solution que j'ai adopté. Je l'ai trouvé dans une revue américaine.
Les pieds. Deux montant en carré de 25mm et deux entretoises en CP de 10mm. Celle du haut sert de fixation au module.

Ils rentrent de part et d'autre du module et sont boulonnés à celui-ci.

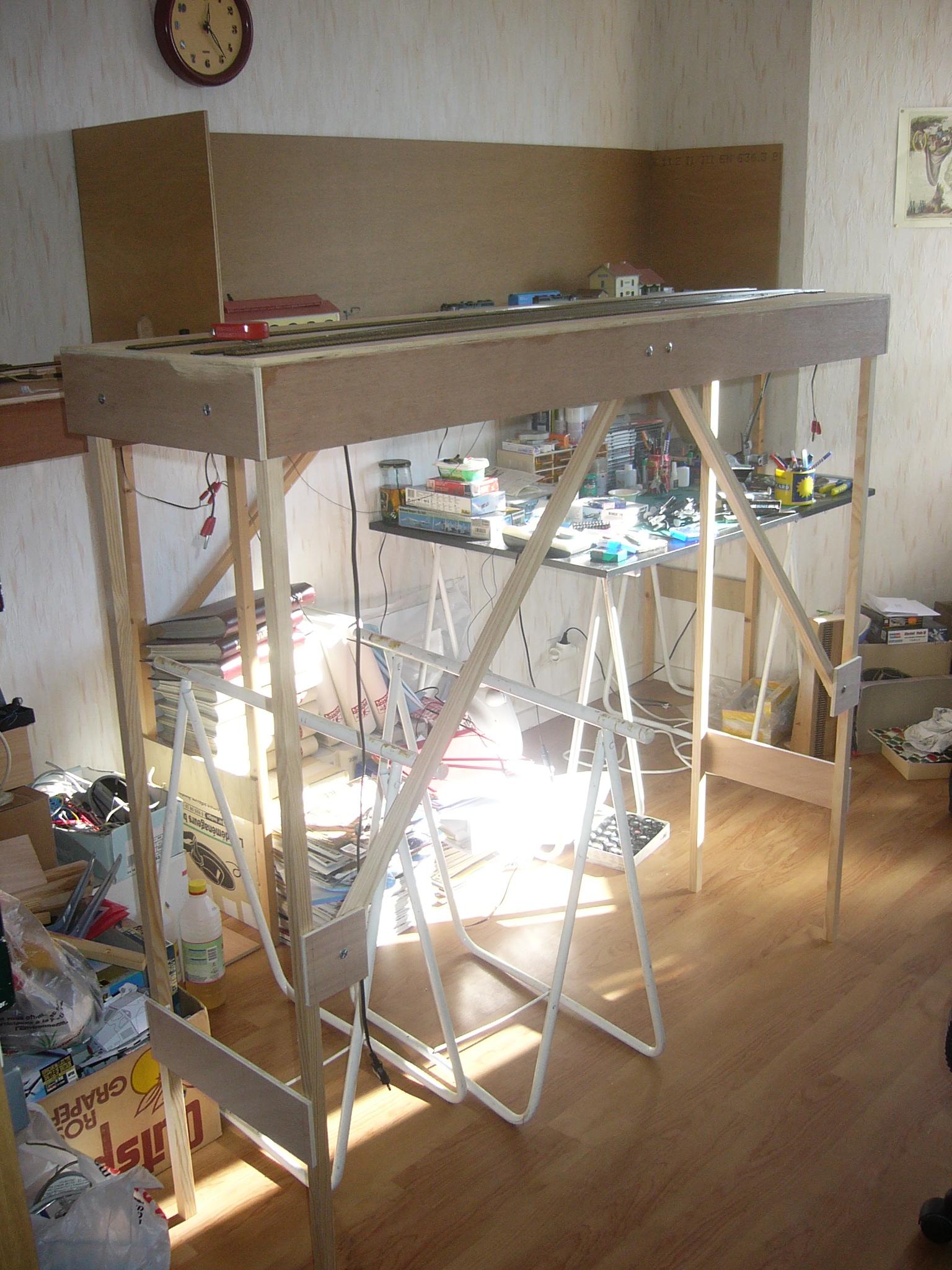

La photo n'est pas très claire. Il faut regarder le module en premier plan. A l'arrière il y en a un autre avec un fond de décor en cours de réalisation.
Sur le premier module des diagonales servent de stabilité longitudinale. Il n'y en a pas besoin pour les suivants. Il y a un pied chaque jonction de module. Les boulons de fixation prennent donc trois épaisseurs de CP. Deux pour les cotés des modules et un pour les pieds.
C'est très stable, facilement réglable, simple à construire et pas trop onéreux.

[amundsen]

Très intéressant, @Burlington. Merci!

Comment l'entretoise est-elle fixée aux montants?

[BURLINGTON]

Les deux entretoises sont clouées et collées.

[PaulD]

Bonjour,
Tu dois revoir certainement la grandeur de tes tubes. En mettre certains dans d'autres un peu plus grands peut te causer des soucis.

[dany56]

Bonjour,

Pour nos modules on utilise des pieds pliants (système Littorail) ou des pieds rigides qui servent aussi pour le transport (module à l'intérieur)
Un tutoriel ici pour se donner une idée...
http://dany.kwaoo.me/ferro/dossiers/scenic/scenic_p.htm

[amundsen]

Bonjour,

Pour nos modules on utilise des pieds pliants (système Littorail) ou des pieds rigides qui servent aussi pour le transport (module à l'intérieur)
Un tutoriel ici pour se donner une idée...
http://dany.kwaoo.me/ferro/dossiers/scenic/scenic_p.htm

Très intéressant, merci. Je lis dans l'article que certaines versions sont autorisées en exposition et d'autres pas. Au regard de quelle norme?
