Réglage decodeur probleme eclairage

[florian076]

Petite victoire, la loco d'origine du coffret, les feux refonctionnent, mais toujours pas les autres.
Un fil d'ampoule était dessoudé !!!

par contre pour l'autre je vais essayer de revoir mon schéma électrique car je voit pas d'autre piste pour le moment.

[Jembi]

Euh je viens de lire ton sujet.
Tu as mis le fil bleu du decodeur sur le +.
Et les fils blanc, jaune, vert sur le -.
C'est pas l'inverse ?
Quand je teste une led. Le - sera le fil bleu...

[florian076]

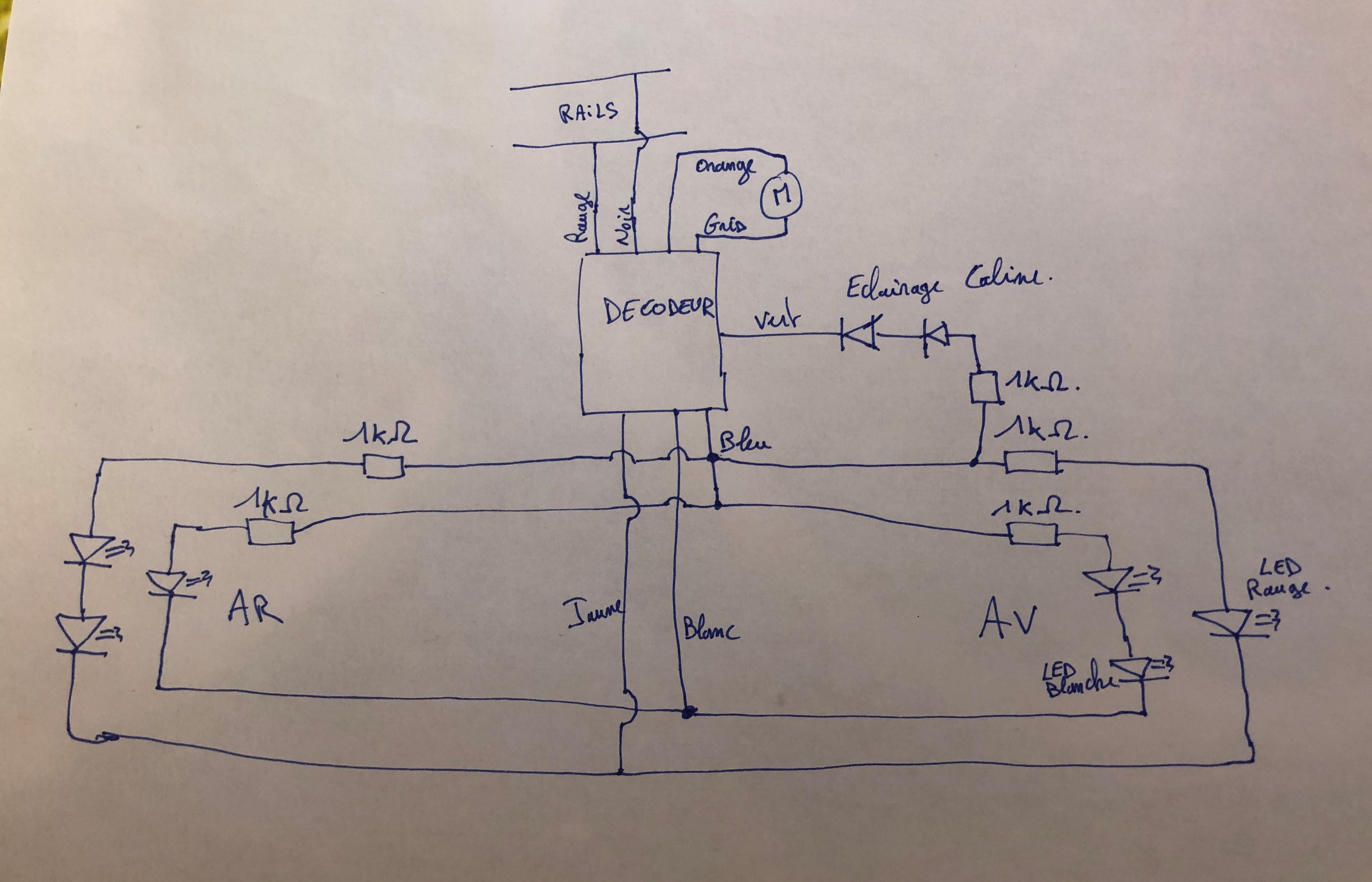

Je viens de faire un schéma de mon câblage.
je vous laisse me dire si il y a une ou plusieurs erreurs.
j'ai voulu allumer les feux avant en même temps que les feux arrière et qu'ils changent dans l'autre sens de marche.

a y regarder de plus près j'aurai pu économiser les résistances je pense.
en la plaçant après la jonction de tous les fils bleu.

[Jembi]

Je viens de digitaliser un autorail AS et j'ai mis les resistance coté + de la led et le bleu sur le -.

- et + testé sur une pile 9V

As tu essayé d'inverser le fil bleu et blanc sur les led par exemple ? Juste pour tester...

[florian076]

Le montage a été tester avec une pile 9v.
le + sur le bleu et le - sur le blanc, jaune et vert.
et tout fonctionne mais sur le réseau ==> rien.
alors a moins que le décodeur soit monté a l'envers….

[Jembi]

Ben chez moi mon decodeur il fallais que je fasse correspondre le - (de la pile 9V) avec le fil bleu du decodeur.
Et plus + (de la 9V) avec la resistance et le blanc, jaune, vert, violet...

[BURLINGTON]

Comme est monté ton décodeur ? Sur une fiche 8 broches ou des fils soudés.

[florian076]

Le decodeur est monté sur une fiche 8 broches afin de pouvoir le changer plus facilement si besoin.

[BURLINGTON]

Tourne la de 180° c'est peut être la solution. La broche 1 doit être le fil orange.

[florian076]

Malheureusement la prise est bien branchée orange sur orange.
j'ai même vérifié la continuité entre les sorties du décodeur et les fils après la prise 8 broches et tout est bien sur la bonne couleur.
