Quelle marque pour TGV ?

[Solid]

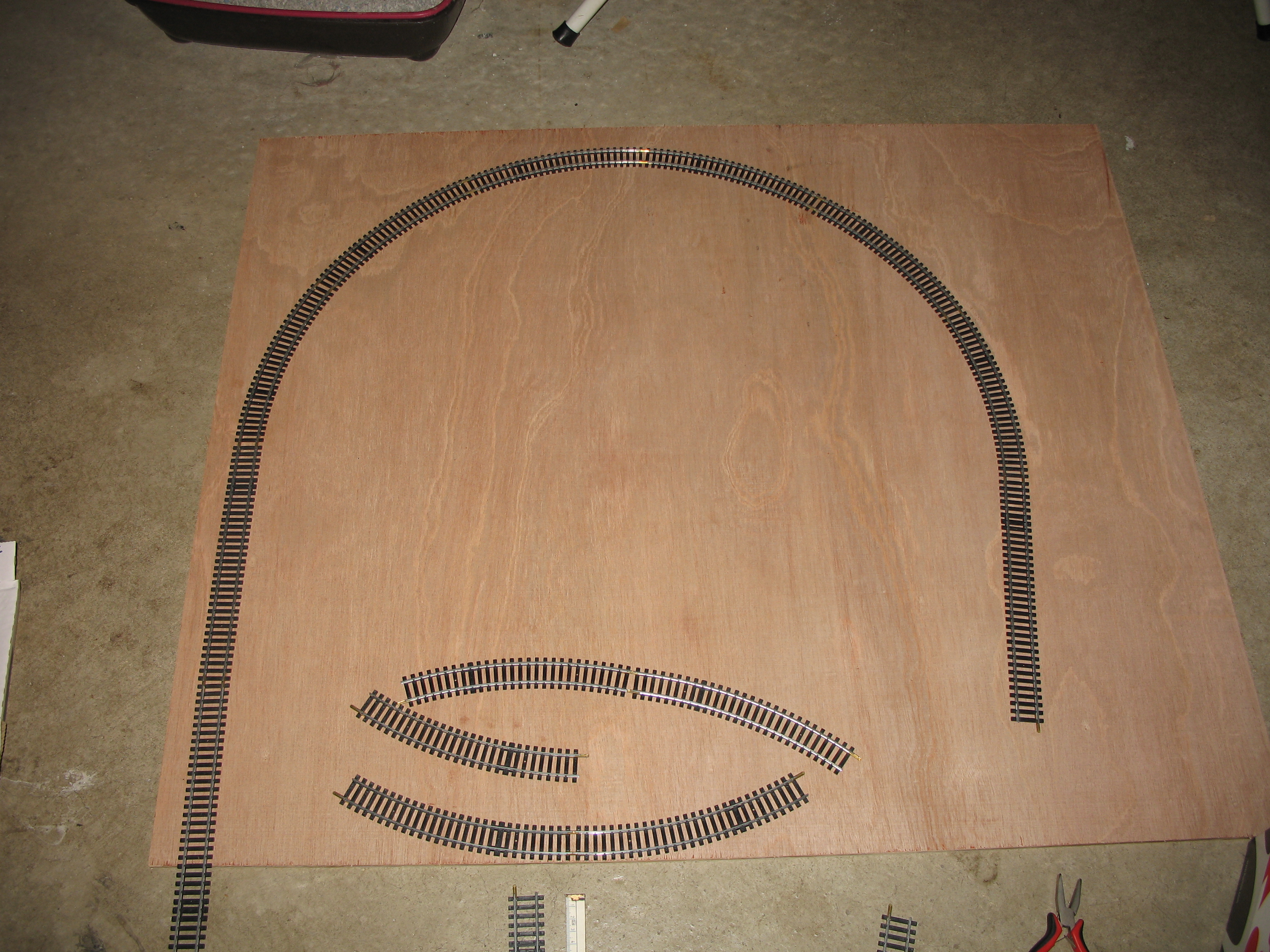

Ce qui est très bizard c'est que sur le logiciel il faut 12 courbes jouef 385/15 pour faire un demi rond alors que moi j'en ai utilisé que 6 .!!!!! Je comprend plus rien ... Jouef se serait trompé dans les chiffres ou j'ai rien compris du tout ?!

[cc7001]

Les rails jouef de champagnole (l'usine francaise qui a fermé en 2001) font bien 385mm et chaque portion couvre un angle de 15°. Il en faut bien 6 pour un demi tour.
Le vrai problème c'est que ces rails là ne sont plus fabriqués depuis 2001 et donc toute la géométrie qui va avec non plus. aiguilles; croisements; courbes de 445mm de rayon; etc.. Donc faut tout acheter d'occas et les éclisses jouef sont loin d'être les meilleures du monde. (et je parle pas de certaines aiguilles)

Les rayons sont plus maintenant 357/360mm ou 371(peco); et crescendo. Donc incompatibles entre eux et avec les jouef d'antan.
Chaque constructeur a fait ses choix de rayon de courbure ; et les gammes sont évidemment différentes selon ces choix.
Pour des rails sans ballast, il y a peco qui rassemble de nombreux suffrages; si vieux matériel, du code 100; et je terminerai là dessus.
Au fait peco , c'est la voie hornby (jouef) d'aujourd'hui.

Amicalement.

patrick

[Solid]

D'accord j'ai compris ! Ben dis donc c'est pas simple tout ça quand même !
En fait il faut que je choisisse mes rails en fonctions de la place que j'ai et des courbes de chaque marque !!!!
Ma question est donc simple : Quelle marque dois je prendre pour faire 2 ovales en un minimun de place en code 100 pour TGV Orange ?
Un énorme merci je commence enfin à comprendre et espère pouvoir enfin bientôt commencer

[florian076]

Salut,
Si tes rails couvrent 15° chacun alors pour faire 180° il en faut bien 12.... Peu importe le rayon de courbure.
Un demi tour fait 180° si tu en met que 6 alors tu fait un quart de tour 90°.

Florian.

[Solid]

ha oui je viens de comprendre donc peut importe le degré des rails alors ce qui compte c'est la longueur (enfin le couple longueur/degré ...
Mais la question est quel fabriquant propose un demi ovale qui prend le moins de place possible ... j'ai essayé sur le logiciel mais il n'y a pas les Rail courbe HO Hornby Rayon R1 371 mm 45°par exemple ... merci de votre aide

D'autre part il y a donc bien un soucis avec les chiffres des jouef car il me faut que 6 courbes (inscrit 15°) pour faire 180°or cela devrait faire 90° ... d'où mon incompréhension !!!

[florian076]

salut,
il y a peux être une erreur sur le rail et c'est des 30°....
pour ma part sur mon réseau qui est en construction, les rails sont des fleischmann profi (a voie déjà ballaster)
et le rayon le plus petit est de 356.5mm, de disponible dans cette marque pour les autres regarde sur internet ça doit se trouver.
après beaucoup te diront d’éviter les rayon de courbure trop serrer car pas vraiment réaliste et risque de soucis avec certains train... c'est une histoire de compromis entre s'approcher de la réalité et la place disponible, il faut faire des sacrifices !

j’espère t'avoir aider.

[CarloDiGhega]

L'erreur n'est pas peut-etre, il est bien sure.

une courbe rayon 888mm angle 15° (ROCO, R9) est 230mm de long.
une courbe rayon 365mm angle 15° donc environ 95mm. les rails ici me semblent un peu plus longue que ca.

Alors il y'a 30° et ne pas 15°, en consequence 3 rails = 90°, 6 rails = 180°, 12 rails = cercle de 360°

[Le Basque]

Il faut se donner la peine de chercher un minimum dans le forum !


Pour l'échelle H0, le strict minimum c'est 450 mm de rayon, voire 600 mm.

[cc7001]

une chose de sûre c'est qu'il faut 6 rails de 385 pour un demi tour. Effectivement ces 15 indiqués sous le rail; bizarre bizarre; mais c'est pas des degrés; sous les 445 il est marqué 17. Va falloir que je révise mes cours de géométrie et de math, j'ai absolument pas percuté que 6*15 çà fait pas 180

[AlexK]

Pour l'échelle H0, le strict minimum c'est 450 mm de rayon, voire 600 mm.

... avec une précision importante: si l'espace le permet . Je voudrais de faire le courbes 2000 mm de rayon pour ma 242A Lemaco, mais je n'ai pas d'argent à épargner 7M euro pour acheter le nouveau appartement suffisament spacieux (c'est juste un exemple, rien de personnel ...)

Il faut se rappeler que les courbes serrées limitent la possibilité d'utilisation de matériel roulant longue à causes méchaniques même que ésthetiques.

Echelle HO = convetionalisme et compromis.
______________________________

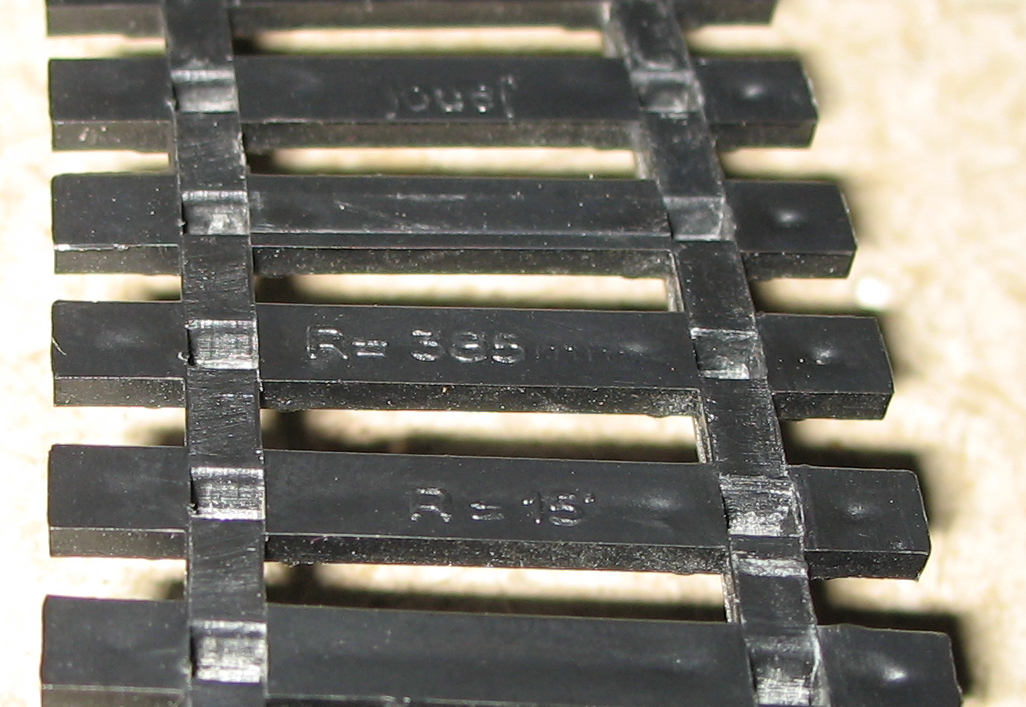

En regardant le photo de coupure Jouef: 385 mm est 15 pouces d'environ . La signe " dénote pouce. R=15" est égale à "Rayon égale à quinze pouces".
