Question un peu atypique

[ft456]

D'après http://sti2d.patgue.com/Site_COM/Ressource_COM/DCC/Le%20standard%20DCC.pdf

Les bits 0 du DCC peuvent générer un rapport cyclique différent de 50% et donc une tension non nulle.

[Nikko485]

Bonjour
Oui ça je visualise bien, mais en théorie la tension DC devrait être nul ou presque quand la vitesse sur l’adresse « 0 » est nulle.

La ca n’est pas le cas et d’assez loin donc je crains qu’il n’y est un problème interne à la centrale
La tension n’est pas symétrique apparement et ça va me poser des soucis avec le mode ABC (ou ADCC) pour les arrêts automatique…

[Nikko485]

Bon j’ai sorti l’oscillo, et je confirme la tension n’est pas symétrique !

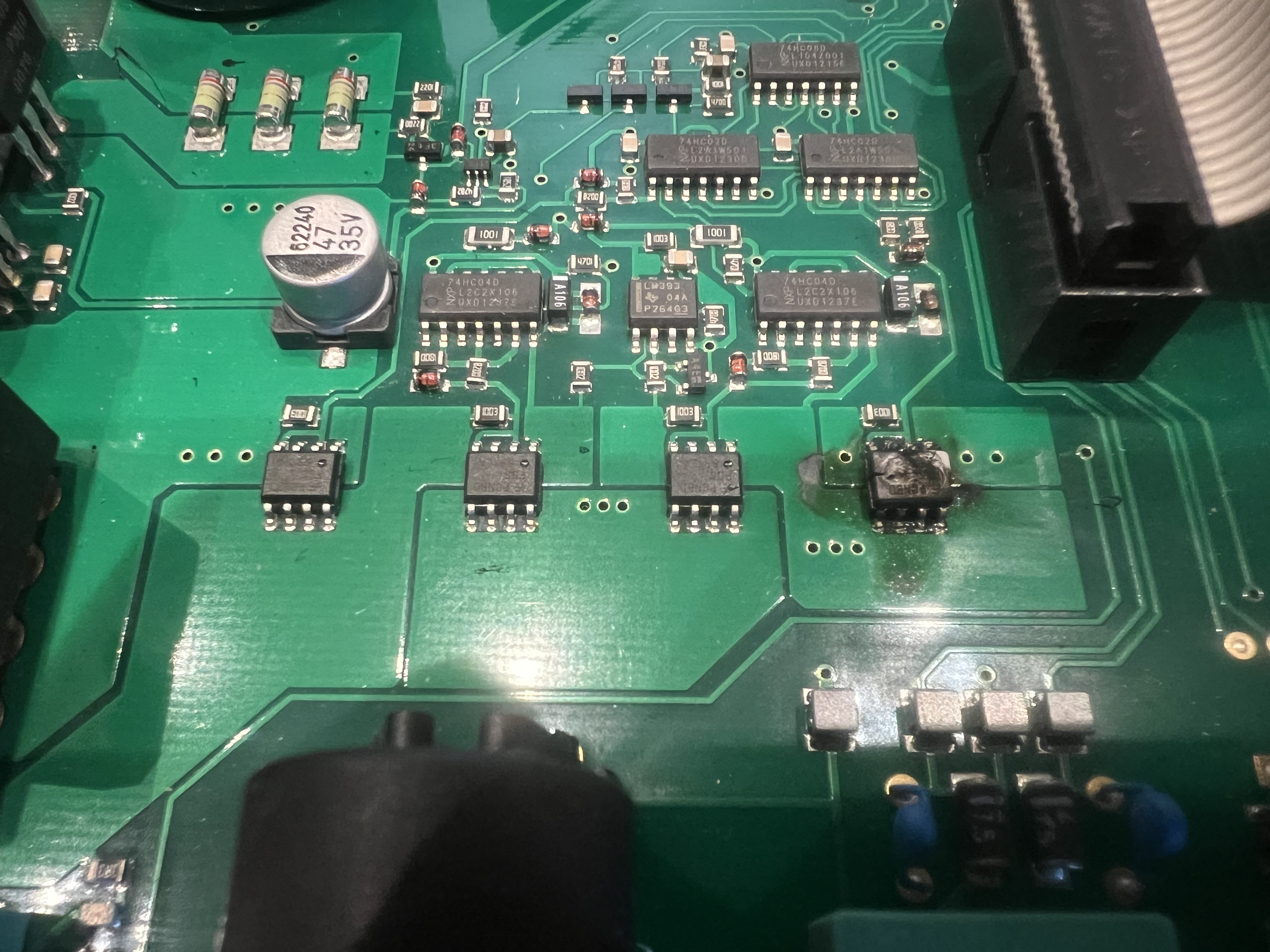

Ooverture la bestiole et je pense que j’en ai trouvé la cause :

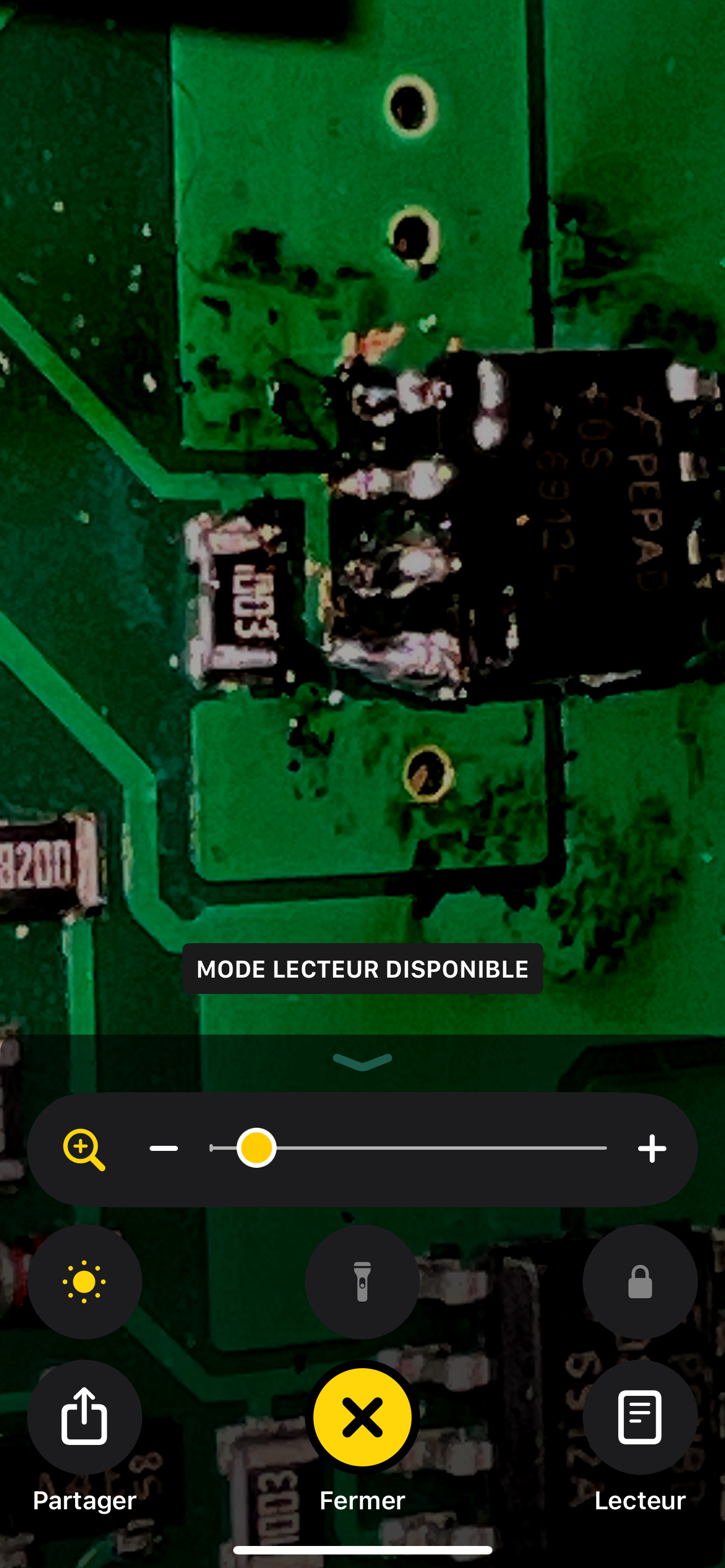

Si quelqu’un connaît la référence de ce transistor j’avoue que ça m’arrangerai
Il a l’air d’être identique aux 3 autres mais je me méfie quand même..

Merci à vous en tout cas :

[BURLINGTON]

Pose la question directement chez Lenz. En anglais ou en allemand. Ils te répondront. J'ai eu plusieurs fois affaire avec eux. Ils sont très sympathiques et serviables. J'ai actuellement une LH101, que j'ai fait tombé, en réparation chez eux.

[ft456]

Tu peux aussi regarder le câblage de ce composant. Si il est identique aux 3 autres il y a des chances pour que les 4 composants soient identiques.

[Nikko485]

Alors j’ai eu un ami qui a la même que moi au téléphone, ce sont bien 4 composants identiques.

Il s’agit de MOSFET canal N 30v 6A 28mOhm.

J’ai fouillé dans mon bordel (si si on peux pas appeler ça autrement) j’ai pas l’équivalent…
Après je vais éplucher les doc des MOSFET, mais j’ai une centaines d’alimentations à découpage de PC, et c’est bourré de ce genre de trucs donc peut être trouver une équivalence en composants traversants…

[Vaporiste]

Ce serait un transistor à 8 pattes ?

______
Claude

[ft456]

Sans doute 2 transistors sur la même puce.

[Nikko485]

Exactement ce sont des jumeaux la dedans.

En même temps pour passer 6A, il faut bien ça…
La commande semble être en parallèle (logique !), je vais dessouder ça dans la soirée, je ferais des photos

[Nikko485]

Bonjour à tous !
J’ai pu réparer cette centrale

Un ami qui a le même système moi m’a confirmer sue c’étaient bien 4 tenais prêt identiques et en attendant de les recevoir, m’a prêter un booster Lenz LV102.
Il y a la même carte mais sans l’informatique donc j’ai pu faire un prélèvement d’organe et c’est reparti !

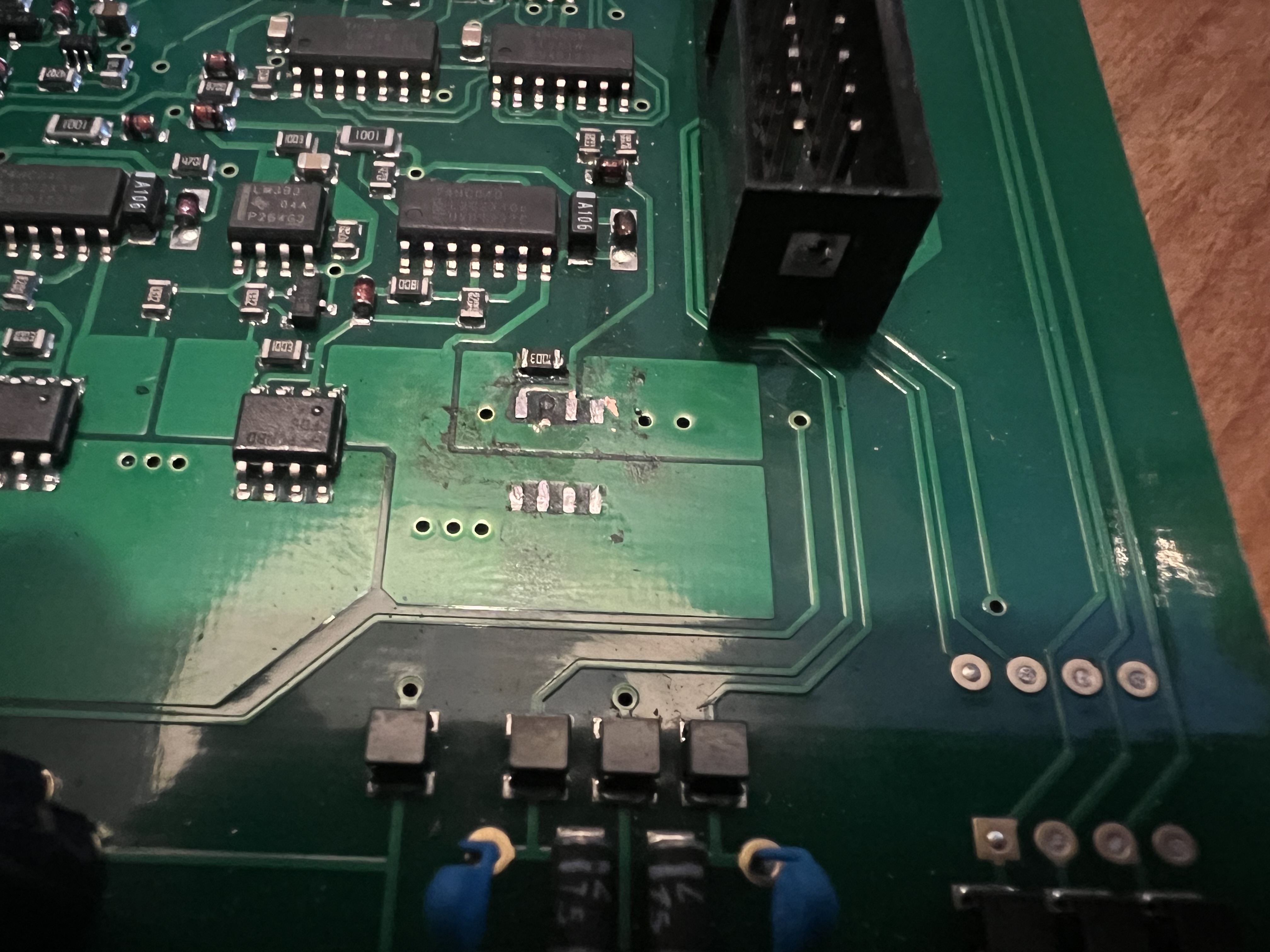

Le PCB a un peu souffert :

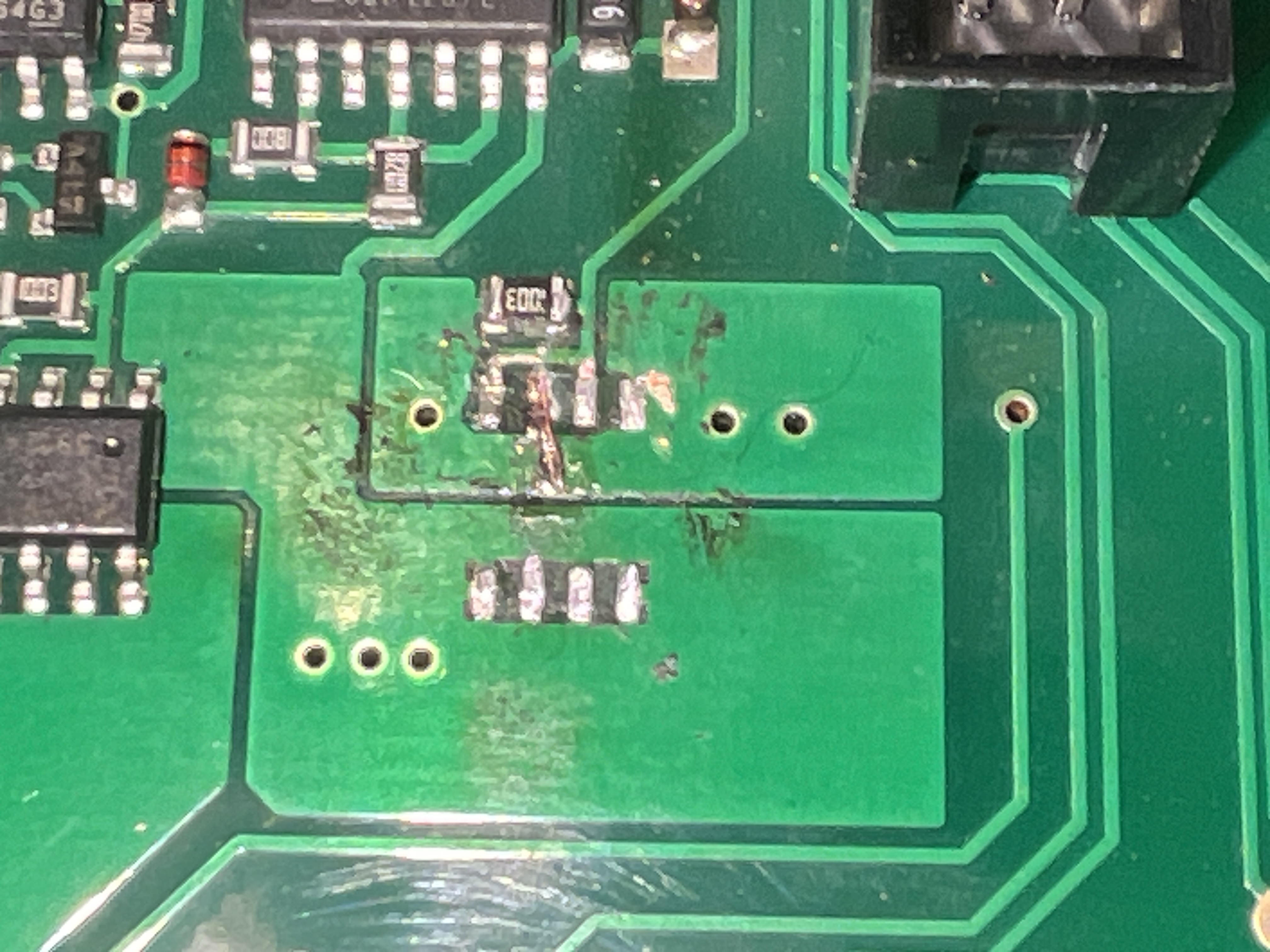

Une réparation à la Nikko (ou d’autiste c’est à choix..)

Et une greffe plus tard :

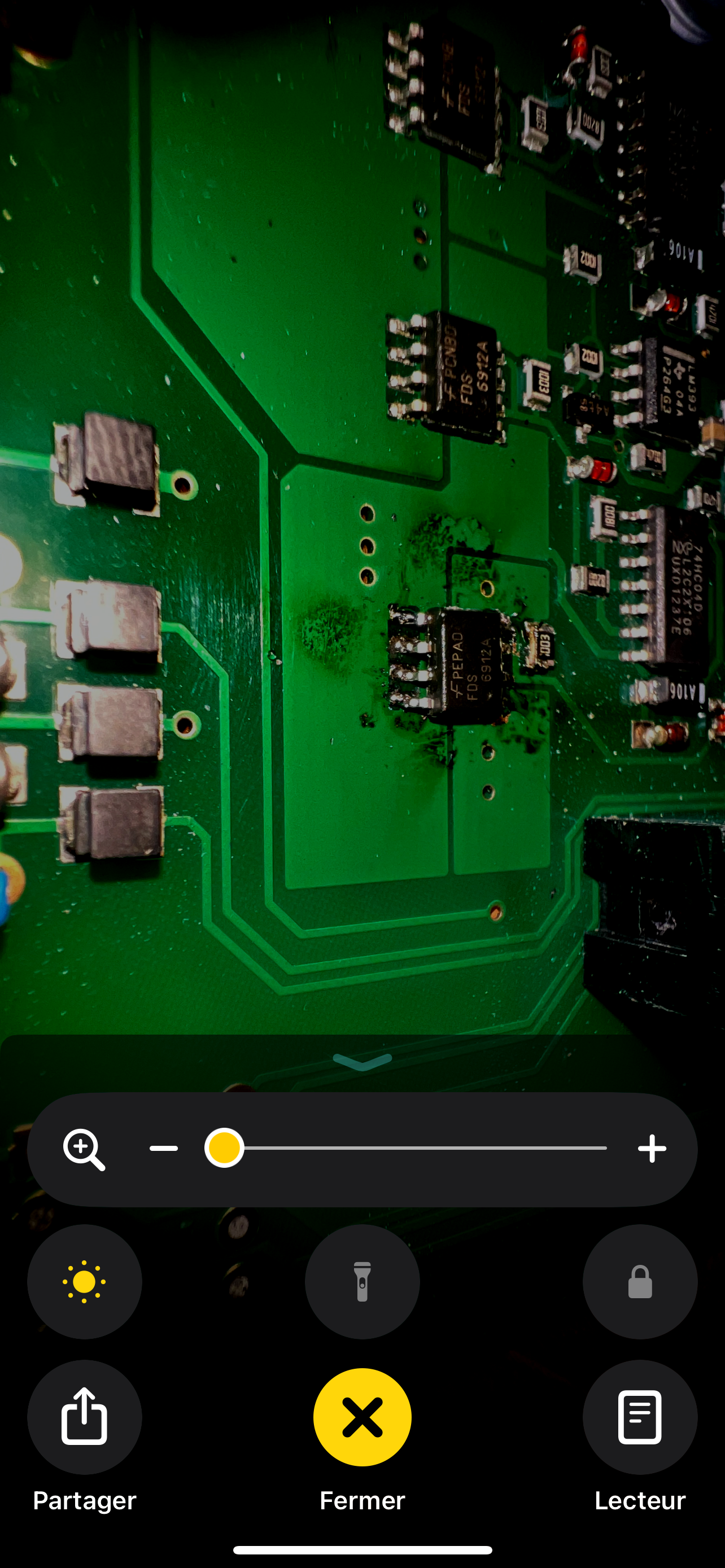

(Désolé c’est crade, j’ai plus de flux de nettoyage


Bref ça c’est fait et ça fonctionne

Du coup j’ai pus avancer, et j’ai réussi à faire fonctionner tout ce bazar avec un ordinateur (d’abord sur PC, puis sous Mac ce que je préfère largement…) a l’aide d’un boîtier qui coûte une fraction de celui de chez Lenz : le RB1310 !

Acheté chez Rail Modélisme Alsace, le patron (je suppose) est hyper sympa ça coûte rien de le dire
Donc le truc fonctionne sous MacOS Monterey via WiFi et JMRI, sous Win7 64 toujours en WiFi avec RocRail.
Via USB j’ai pas réussi, pas de pilotes Microsoft et MacOS le reconnaît comme interface DCC pas les logiciels…
JMRI a le bon côté d’offrir un serveur pour une application de contrôle dispo chez IOS et Androïde, et même un serveur Web donc au final ça fonctionne avec à peu près n’importe quoi !


Au plaisir de vous lire
