BRANCHEMENT LAMPADAIRES SIMPLES LED EN SERIE

[patrick9205]

Bonjour à tous, amis forumeurs,
Je suis Patrick, un petit nouveau sur le forum et je viens solliciter votre aide.J ai construit un petit réseau HO et je suis actuellement sur le décor d une petite ville. Mes enfants m ont offert des lampadaires simples LED HO, le bémol, il n y a pas de schéma de montage et je suis un néophyte en électricité. En vérité, je n y connais pas grand chose!!Je possède un transfo Gauge master M1-EU 16 V 1A,j ai des petits interrupteurs de marque CONRAD. Ma question est comment faire fonctionner tous les lampadaires en même temps(je crois qu' on dit en série d après mes lectures)?
Je ne crois pas qu il faut un interrupteur pour chaque lampadaire,enfin,je ne pense pas. Si quelqu un pouvait m aider, me donner un schéma de montage, cela m aiderait énormément. Je vous remercie par avance, amis du forum. Bien cordialement. Patrick.

[jc59]

Bonjour Patrick,

Pour te proposer un schéma, peux-tu nous donner quelques informations :

- Est ce que tes réverbères sont livrés avec des résistances ? Y a t il une indication de tension ?
- Pour confirmer le type de tension délivrée par ton transfo, y a t il une indication (AC ou DC) ?
- Combien as tu de réverbères à brancher ?

Jean-Claude

[patrick9205]

Bonjour Jean-Claude,
Tout d abord, merci beaucoup de me répondre aussi vite,c est vraiment très gentil de ta part.
Alors,oui,les réverbères sont livrés avec des résistances mais sans indication de tension.
Mon transfo indique 16V AC MAX 1 AMP et il y a 2 possibilités d arrivée des fils( Output 1 et Output 2)
Les enfants m ont offert 2 jeux de 10 lampadaires, donc 20 au total.
Voila Jean-Claude pour les infos qui, je l espère, seront suffisantes.
Bien cordialement et merci bien encore.
Patrick

[dnrphil]

Si tu les branches en série (à la queue leu leu), tu risques d'être embêté si l'un des lampadaires grille car tout va s'éteindre.
En les branchant en parallèle (tous les + avec les + et tous les - avec les -), tu n'auras plus de coupure totale si l'un d'eux vient à griller (comme une guirlande de Noël).
Pour les faire fonctionner, le mieux est d'utiliser la sortie "courant continu" d'un transfo et de protéger la ligne de lampadaires avec une résistance de 1000 ohms pour limiter la tension max.
Normalement, tes lampadaires à led ont deux fils et l'un des deux est plus long, c'est le fil +.
Gardes ton transfo pour piloter tes trains et procures toi (en déchetterie par exemple) une alimentation ou un petit transfo en privilégiant une sortie continue en 12V.
En cherchant sur internet, tu trouveras des "tutos" expliquant parfaitement ce dont tu as besoin.
Tu as même un sujet identique déjà ouvert sur le forum avec de très bonnes informations : viewtopic.php?f=57&t=23591
Bonne continuation.

[patrick9205]

Bonjour,
Merci beaucoup pour les infos. En fait,j ai 2 transfos, dont 1 dédié au pilotage des trains,l autre est un Gaugemaster 16V AC Max 1AMP,dont je vais me servir pour mes lampadaires. Si je pouvais avoir un petit schéma de branchement(du transfo aux lampadaires),cela m aiderait énormément car je n ai pas, ou très peu de connaissance en électricité. Mes enfants m ont offert ces lampadaires(20 au total) mais il n y avait aucune notice ni schéma de montage. Du coup, je suis un peu embêté et j ai peur de faire des bêtises. En brancher 1,je pense savoir le faire mais faire un branchement en parallèle, cela je ne sais pas faire.J ai des interrupteurs de marque CONRAD(ouverture,neutre,fermeture).
Merci encore.
Patrick

[jc59]

Bonjour Patrick,

Tes luminaires sont probablement vendus avec une résistance adaptée pour une alimentation en 12 V.
Comme te l'indique dnrphil (désolé, je ne connais pas ton prénom, Philippe ? ), l'idéal serait d'alimenter ceux-ci par une alim continue du genre 12 V DC 2 ou 3 A (tu auras de la marge pour alimenter d'autres accessoires sur ton réseau) :

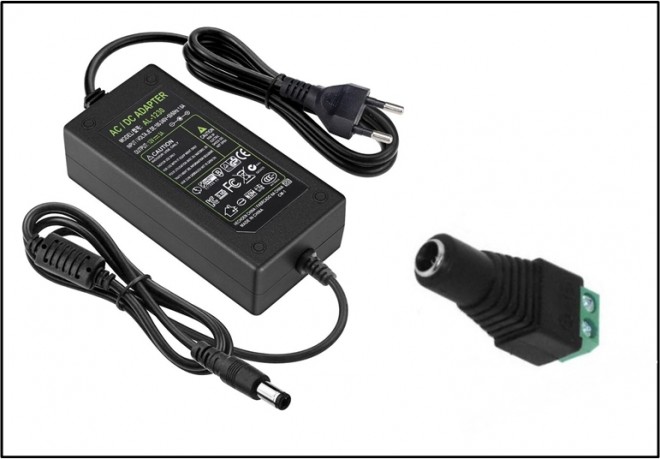

Elle ne vaut qu'une quinzaine d'euros et, si tu ne souhaites pas couper le câble, il existe des adaptateurs comme celui que j'ai fait figurer sur l'image (vérifie le diamètre du connecteur, le plus répandu est le 2,1 x 5,5 mm).

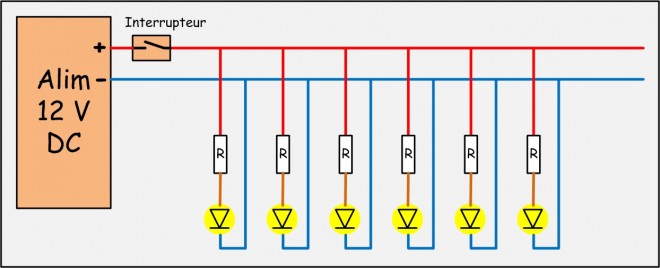

Par simplicité et puisque tes luminaires sont fournies avec les résistances, tu peux adopter le schéma suivant :

Côté pratique, tu peux faire cheminer un feeder sous le réseau (+ et - de l'alim) en fils rigides de 1,5 mm2 (récup de câblage domestique) que tu pourras dénuder localement sur 1 ou 2 cm et venir y souder les fils fins des lampadaires.

En attendant l'alim, tu peux toutefois tester ton montage en utilisant ton transfo avec une diode (genre 1N4004) en sortie.

Jean-Claude

[patrick9205]

Bonjour Jean-Claude,
Merci beaucoup pour ton schéma qui est clair et très explicite. Je vais pouvoir m appuyer sur tes explications et ton schéma pour me lancer dans ce montage. Cela m aide beaucoup. Grand merci encore. Au plaisir.
Bien cordialement.
Patrick
