Jouef BB 66000: remise en forme et + si affinité

[Daniel2]

Y a pas que le 66000 qui est réussi accessoirement

[augerd]

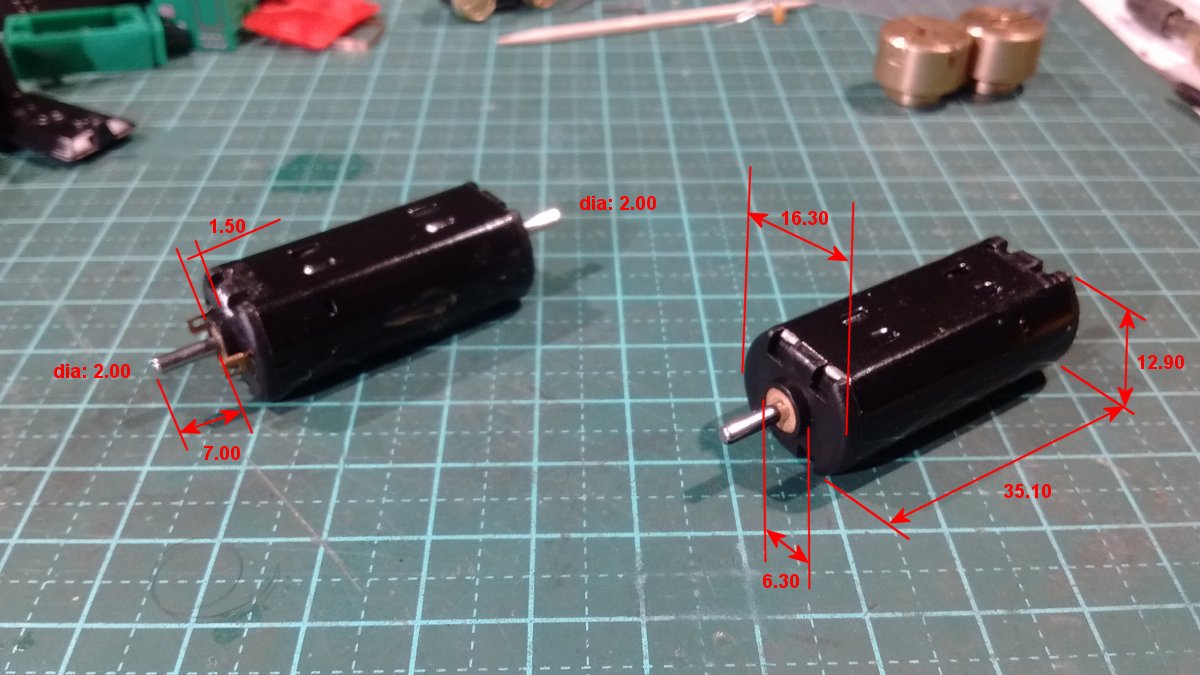

moteurs 24v reçus hier, voila les choses

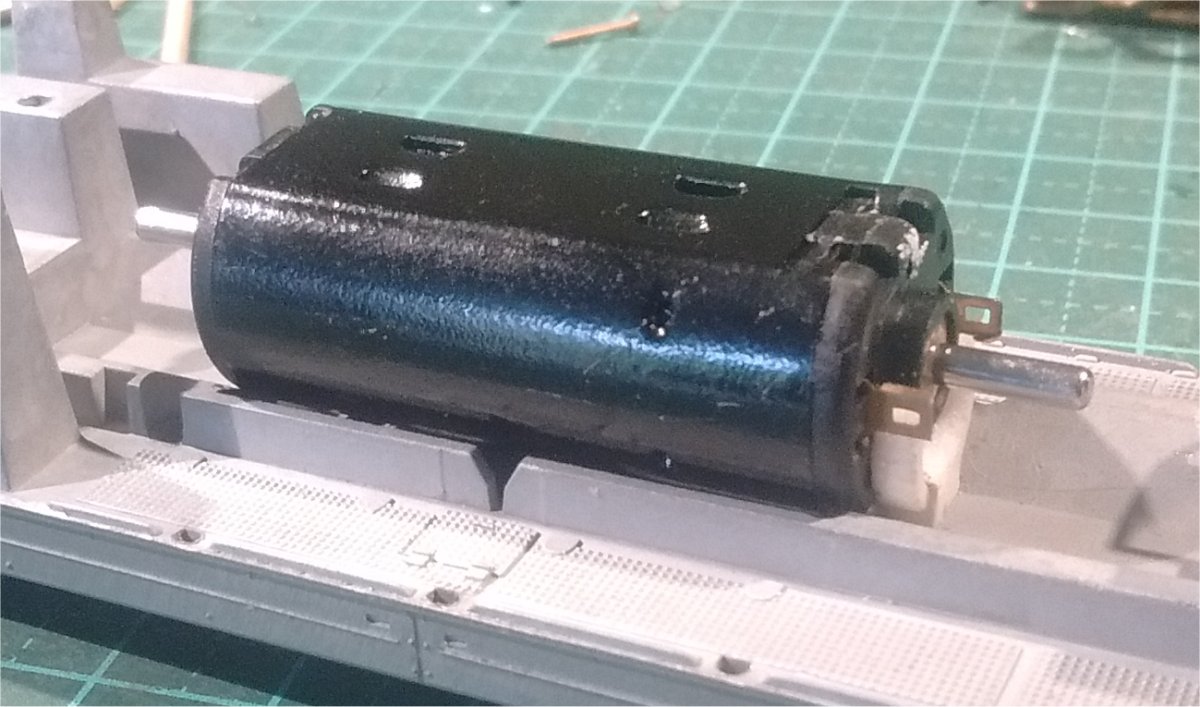

et simplement placé dans le châssis de 66000:

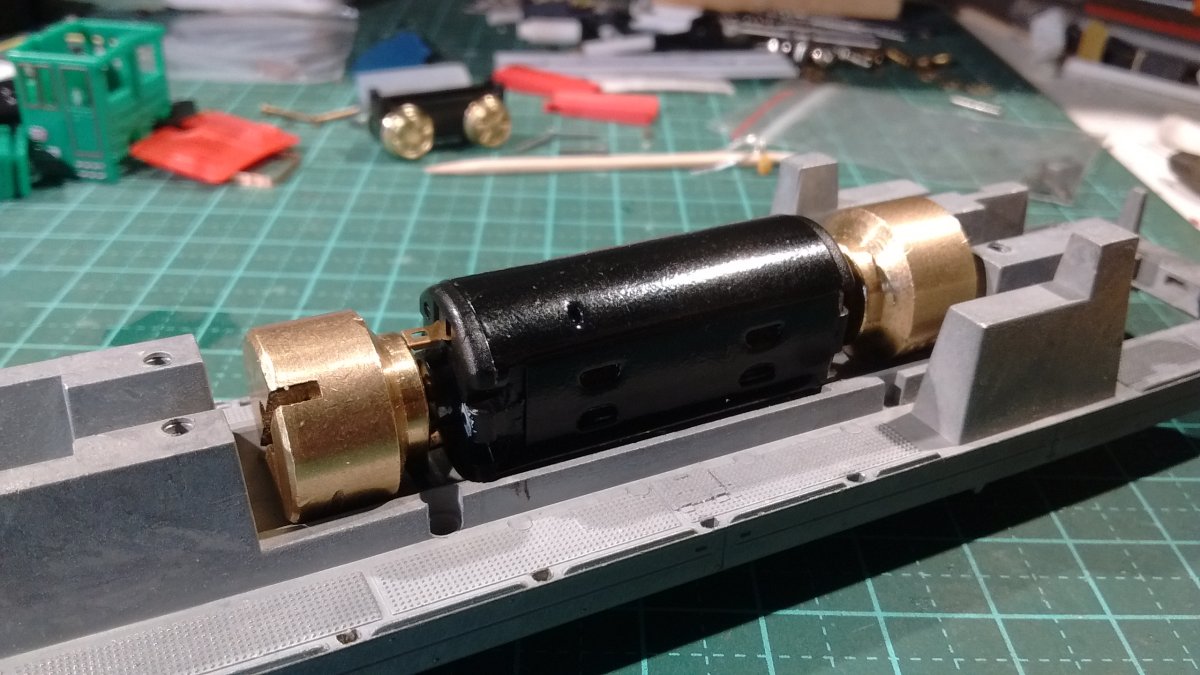

1 - droit (comme le Roco)

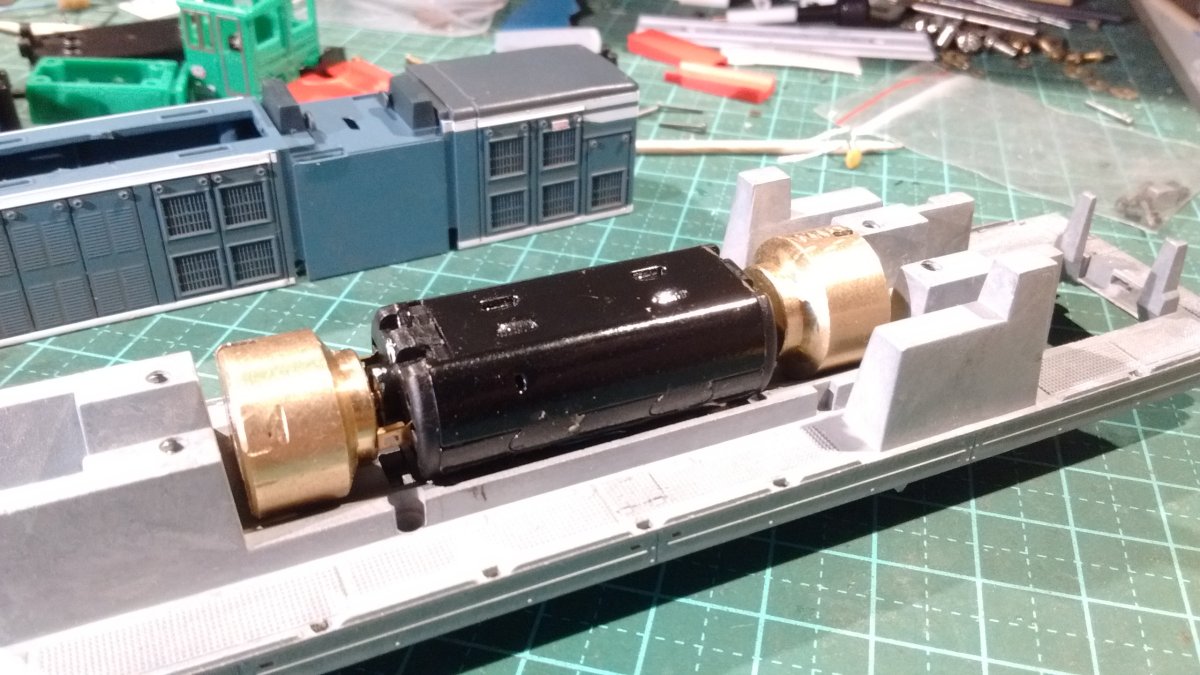

2 - à plat

qu'il soit droit ou a plat, il reste beaucoup plus de place (pour les fils par exemple) dessus et autour
les axes faisant 2mm, les volants (ex moteur d'origine) se montent sans problème !

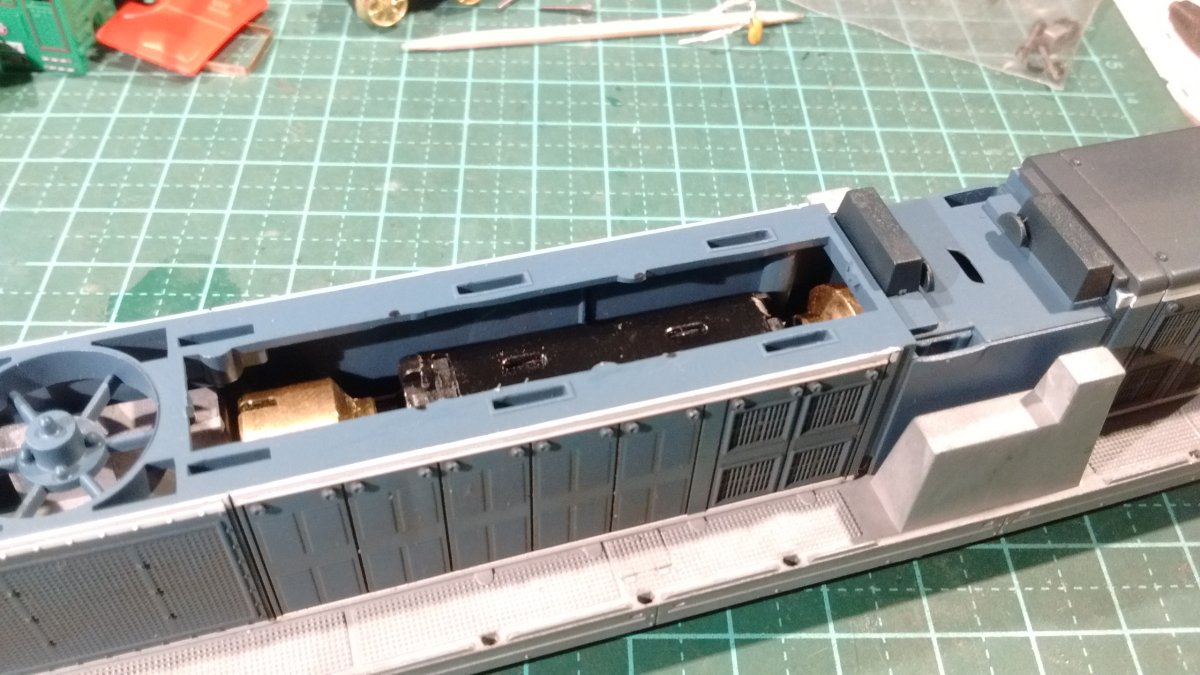

la caisse se monte aussi sans problème
testé a vide la vitesse de rotation: +-10500 tr/mn sous 12.0v et 60-70mA
j'ai essayé de le freiner: on peut, mais faut vraiment forcer

par contre, les moteurs sont "super magnétique" ce qui fait que si vous approchez un truc en ferraille à moins de 10cm, ça "colle" dessus direct

m'enfin, à moins de 5€ le moteur, ça va le faire très très bien

je vais voir maintenant comment le fixer: cale plastique, p'tite impression 3D, a suivre...

Dominique

[Fmartin360]

Bonjour,

Donc finalement, malgré la différence de cotes de 2mm pour les fixations, est-ce qu'on peut remotoriser une jouef par un moteur HJ ?

Merci !

[augerd]

hello,

pour l'instant, je remotorise une Champagnole avec un moteur "made in China"
le but c'est de remettre en marche cette machine qui avait son Igarashi HS à un cout abordable...

j'ai donc dessiné 2 supports en cours d'impression chez Shapeways dans 2 matières, histoire de tester la granularité et l'élasticité de chacune

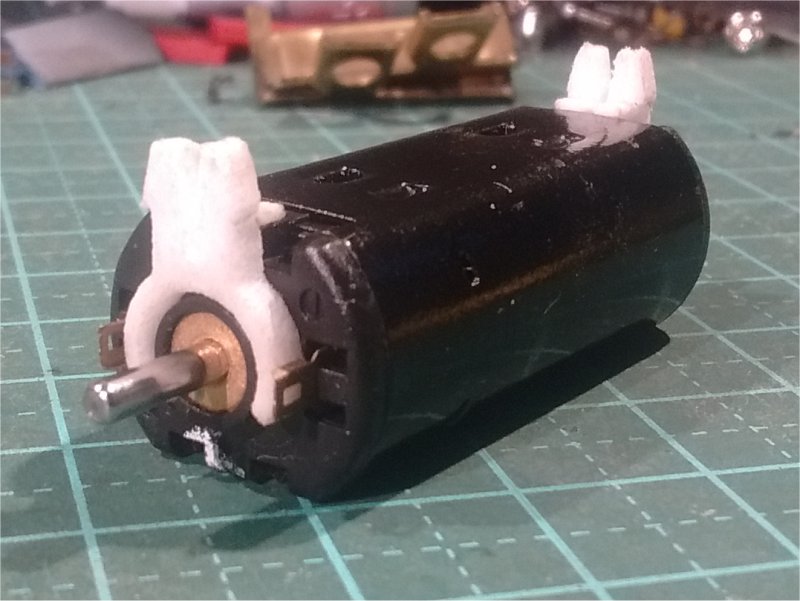

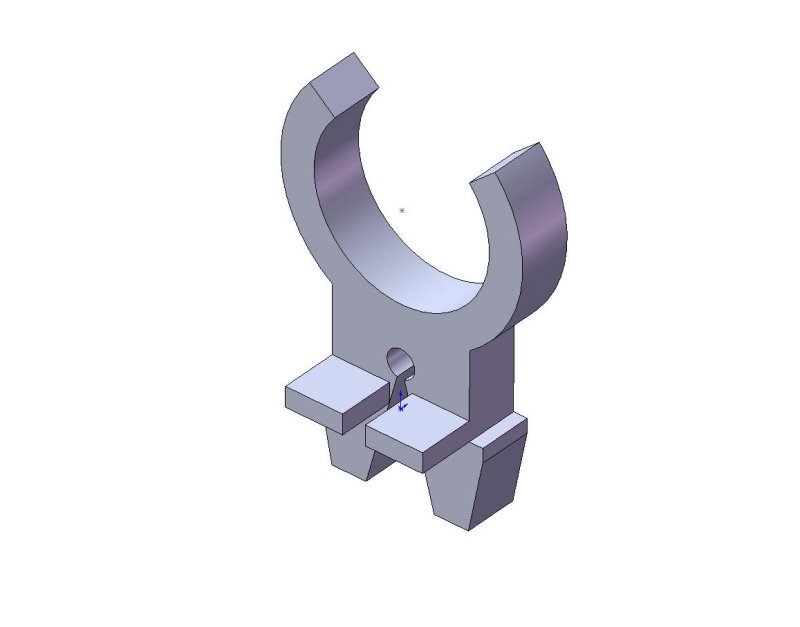

Edit: le support version 1

j'ai aussi un châssis HJ nu, mais avec la différence de 2mm pour les supports, il faudra surement réaliser d'autre support, et cela n'étant pas ma priorité, je verrais plus tard

Dominique

[jObiwan]

par contre, les moteurs sont "super magnétique" ce qui fait que si vous approchez un truc en ferraille à moins de 10cm, ça "colle" dessus direct

Au moins si tu perds des pièces, tu n'auras pas loin à chercher.

Voici trois photos de deux amis issues de mes archives.


Alstom 66904 - BB 66692 ETF / Bierne


Alstom 66612 - BB 66612 Pichenot Bouillé / Calais


Alstom 66610 - BB 66610 Meccoli / Hazebrouck

[Daniel2]

moteurs 24v reçus hier, voila les choses

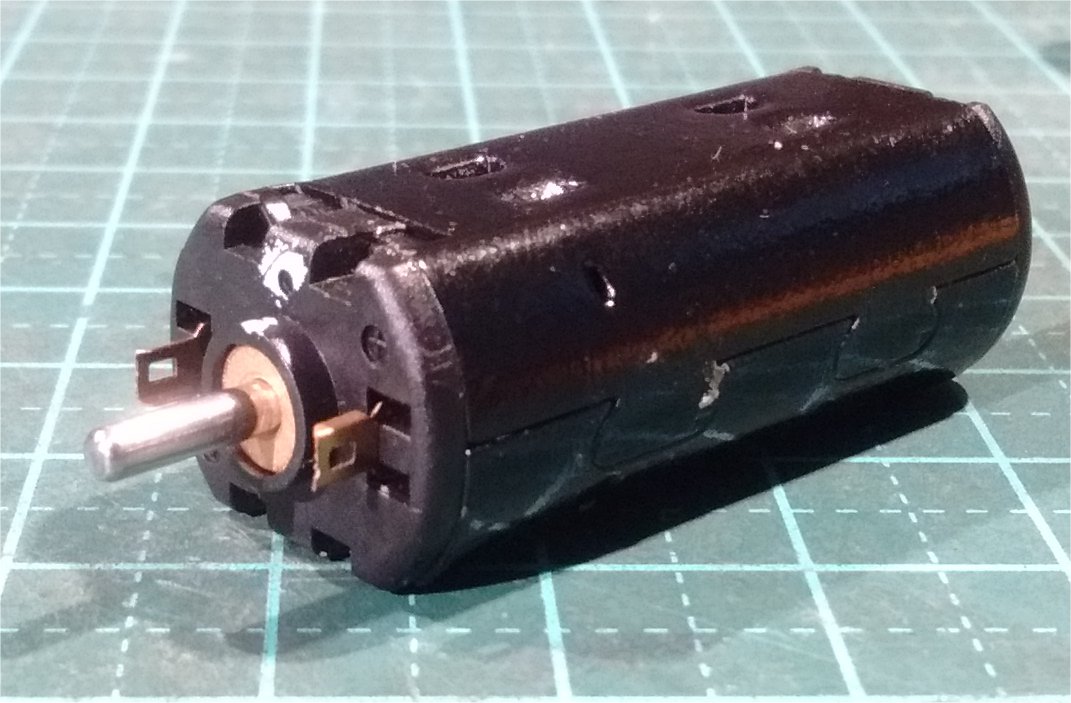

moteur 24v 02 extrait.jpg

moteur 24v 01 reduit.jpg

et simplement placé dans le châssis de 66000:
1 - droit (comme le Roco)

moteur 24v droit chassis Jouef 01 reduit.jpg

moteur 24v droit chassis Jouef 02 reduit.jpg

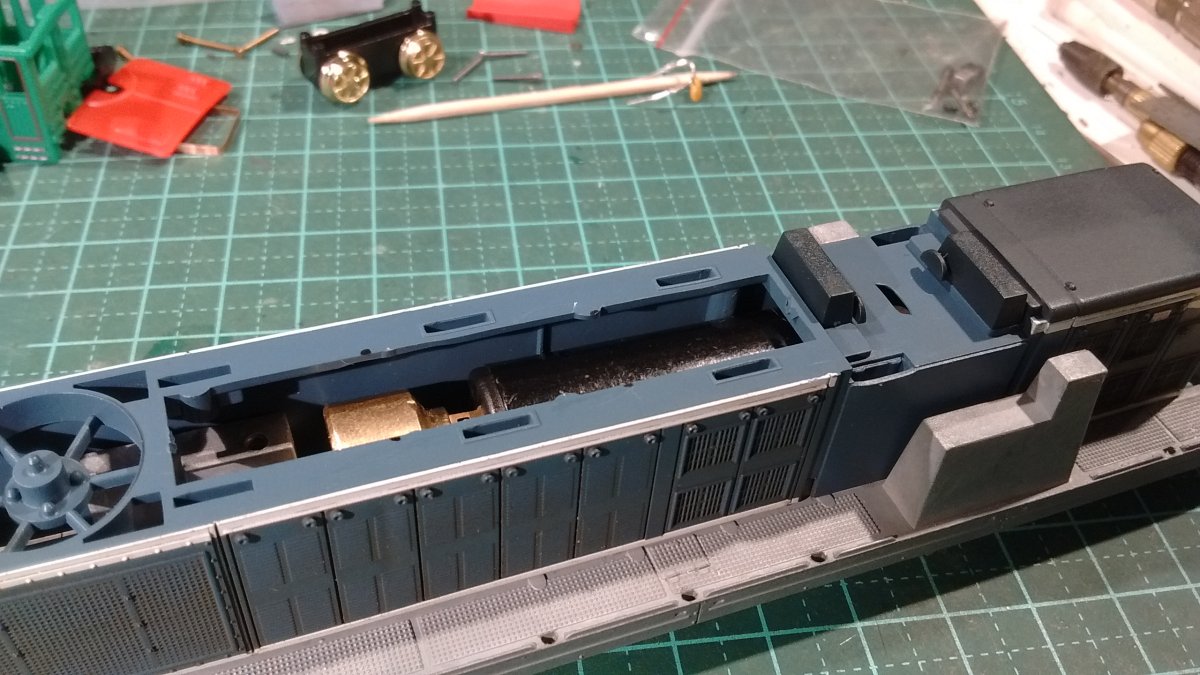

2 - à plat

moteur 24v plat chassis Jouef 01 reduit.jpg

moteur 24v plat chassis Jouef 02 reduit.jpg

qu'il soit droit ou a plat, il reste beaucoup plus de place (pour les fils par exemple) dessus et autour
les axes faisant 2mm, les volants (ex moteur d'origine) se montent sans problème !
la caisse se monte aussi sans problème
testé a vide la vitesse de rotation: +-10500 tr/mn sous 12.0v et 60-70mA
j'ai essayé de le freiner: on peut, mais faut vraiment forcer

par contre, les moteurs sont "super magnétique" ce qui fait que si vous approchez un truc en ferraille à moins de 10cm, ça "colle" dessus direct

m'enfin, à moins de 5€ le moteur, ça va le faire très très bien

je vais voir maintenant comment le fixer: cale plastique, p'tite impression 3D, a suivre...

Dominique

Salut Dominique,

Et au niveau comportement sur la voie, ça donne quoi ce moteur ?

[augerd]

merci pour les photos

pour le moteur, rien de neuf puisque Shapeways n'a toujours rien livré... mais avec les jours fériés a répétition, pas étonnant, les tris postaux doivent émerger... et déjà préparer les prochaines vacances

Dominique

[augerd]

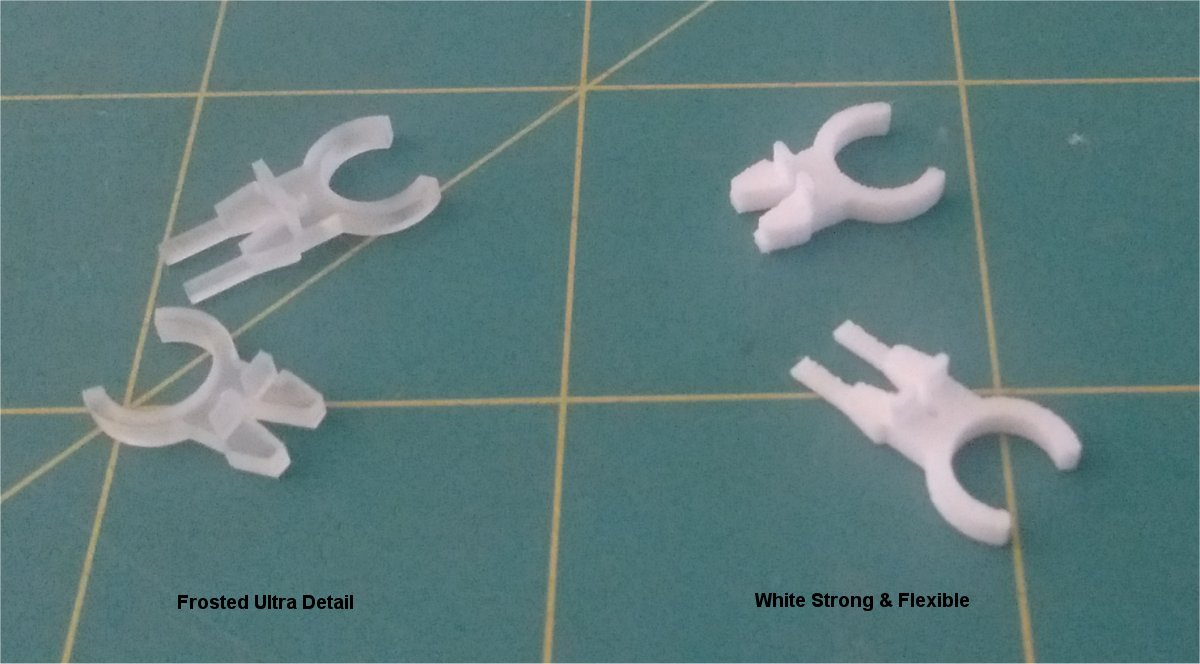

livraison des supports

comme commandé, en 2 matières: FUD (translucide) et WSF (blanc) ... et déjà une constatation: les FUD ont pétés direct lorsque j'ai voulu les insérer dans le châssis ... élasticité proche de 0
comme ça je le serais pour l'avenir

j'installe donc les WSF... enfin après avoir désépaissi car malgré que cela soit le même fichier, celui en FUD fait bien 1.90mm d’épaisseur tandis que celui en WSF fait plutot 2.2mm ... et même avec des micro limes pro, c'est une sacré galère a limer ou poncer cette matière

donc j'installe les supports et ... j'ai bien merdé

j'étais tellement axé sur l’enclenchement dans le châssis que j'ai carrément "zappé" la hauteur libre sous le moteur

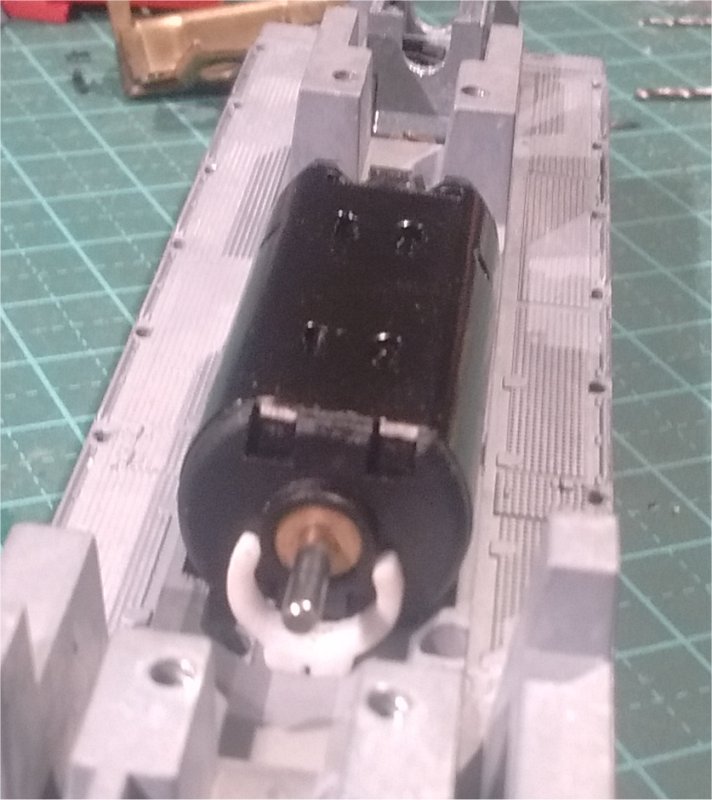

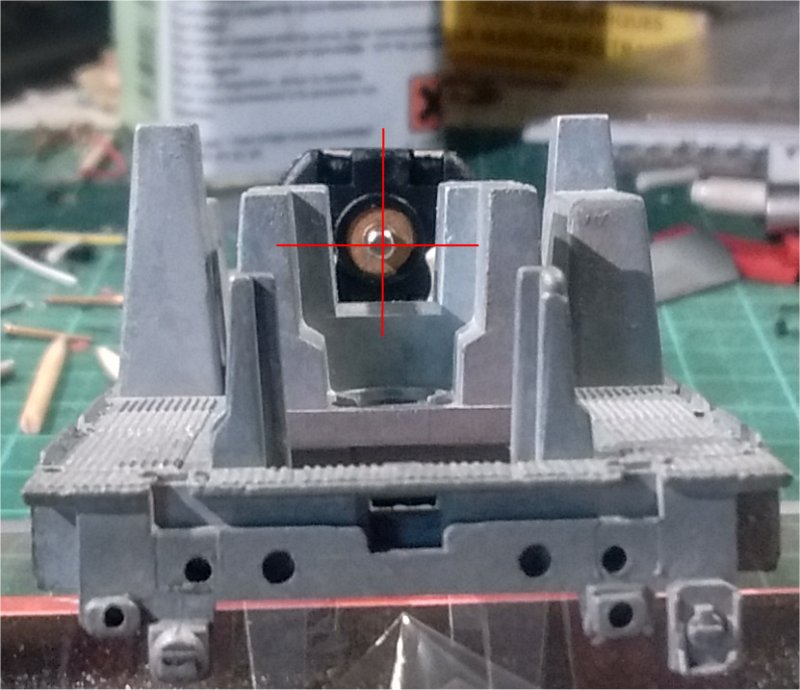

comme on le voit sur cette photo, l'axe moteur est nickel en face de l'axe du boggie ... sauf que le support est trop bas (en l’aperçoit sur la droite en blanc)

bon, une version revu partira bientôt chez Shapeways:
- plus haut bien sur
- mais aussi moins épais (1.80 max pour 1.90 réel) pour prendre en compte le surdimensionnement et le granulé

Dominique

[augerd]

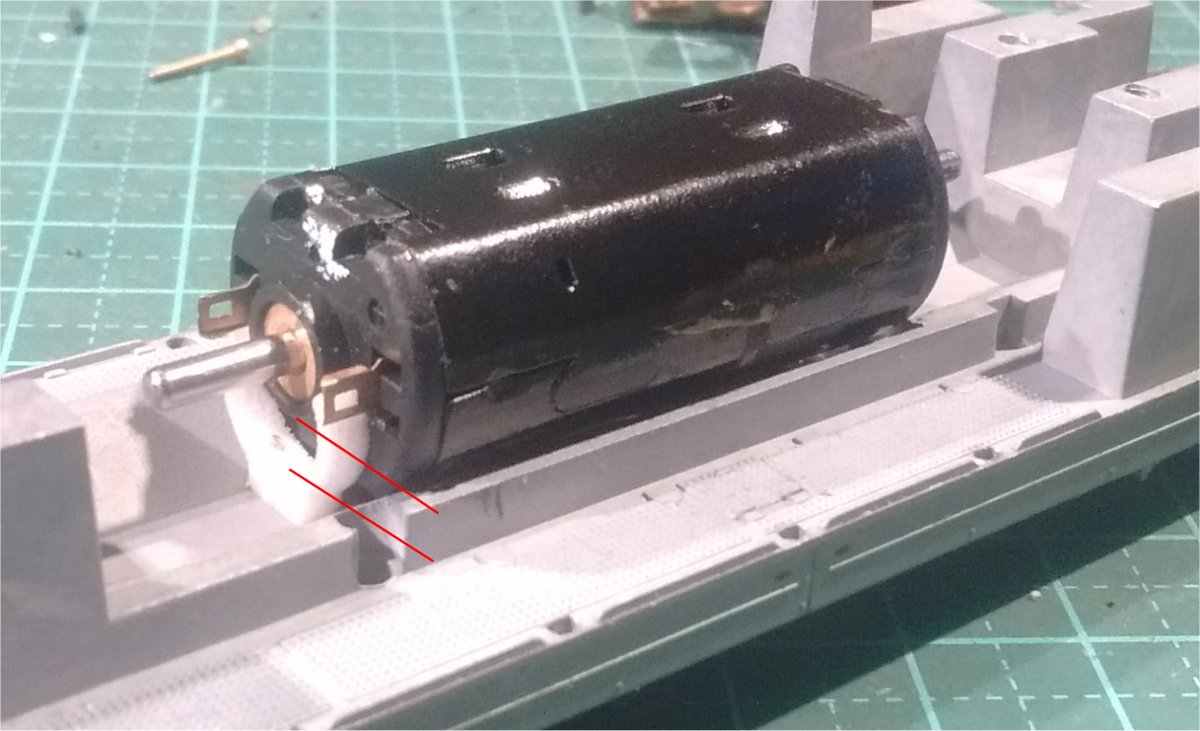

et une autre avec le moteur et les 2 supports ... en l'air

d'autant plus dommage que le reste est bon:
- encliquetage sur le châssis
- maintient moteur par le support sans jeu
- languette sous le moteur qui bloque la rotation moteur
- passage des cosses moteur
- les volants se montent sans frottement
- et surtout, on peut mettre et retirer le moteur avec ses volants sans devoir tout démonter


Dominique

[YanShe]

Par contre, l'état de surface n'a pas l'air top...
