modification d une loco dc en ac digital

[kimisteve]

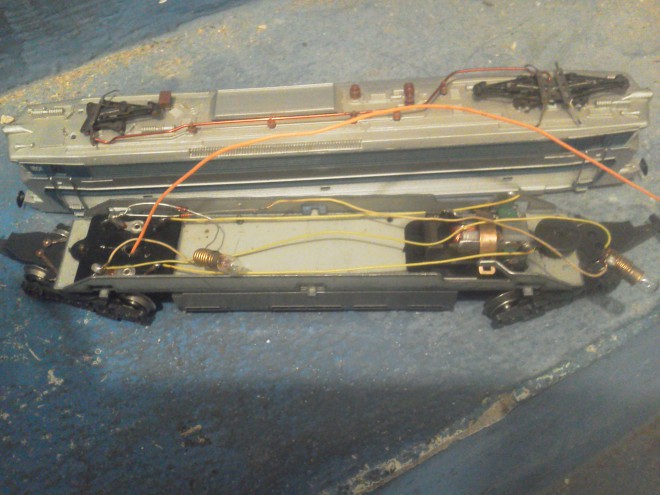

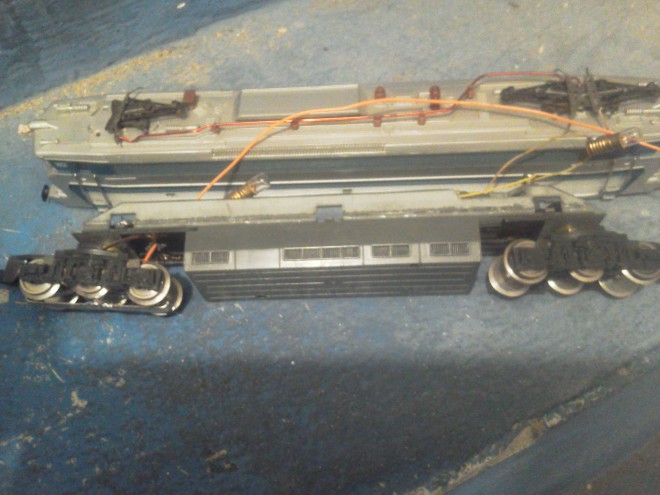

Bonjour a tous et a toute j aimerais digitaliser cette loco 1801jouef. Je lui ai deja mis un frotteur il me reste a lui mettre une prise nem 8 pole qui peut me dire comment la branché. Merci d avance

[blackleroc]

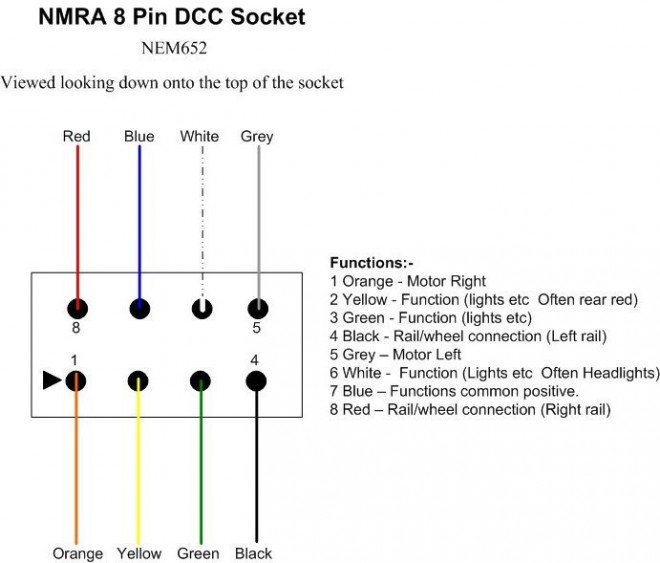

Rouge >> rail droit dans le sens de marche avant de la machine
Noir >> rail gauche dans le sens de marche avant de la machine

Orange >>> pôle droit du moteur
Gris >> pôle gauche du moteur
Bleu >> commun des fonctions (le +)
Blanc >> éclairage avant
Jaune >> éclairage arrière
Vert >> Aux 1

Robert

[BURLINGTON]

Vu qu'il y a un frotteur, notre ami doit être en 3 rails. Donc système Märklin. Voir les décodeurs spécifiques.

[Wolfram]

Rien n'interdit l'utilisation de prises NEM 652 ou de décodeurs DCC sur une voie à picots.
Comme le signal est symétrique, peu importe qu'on connecte le fil rouge au frotteur et le noir aux roues - ou l'inverse.

[BURLINGTON]

Tout dépend aussi de la centrale utilisée.
Maintenant avec les décodeurs multiprotocole et les centrales du même type, on peut peut être tout mélanger.
Personnellement, je n'y risquerai pas.

[Rockandrail]

Avec un ESU Lokpilot V4 multiprotocole, cela ne devrait pas poser de problème. Ce décodeur permet un réglage automatique de la compensation de charge. Plus besoin de connaître les caractéristiques du moteur.

J'ai un tram Jocadis sur châssis moteur Halling que j'ai digitalisé comme cela. Il roule en analogique, en DCC et en Motorola sans qu'il n'y ait rien d'autre à faire que de le mettre sur la voie.

[kimisteve]

Merci a tous pour vos reponse personellement j ai une ms2 et pour cette loco je pense mettre un esu v4 ou un uhlenbroch maitenant il faut juste que je branche tous cela. Mais je n ai rien pour l essayer en 2 rail donc je ne ces pas ou est la droite et la gauche du moteur . Merci de vos reponse

[Wolfram]

Tout dépend aussi de la centrale utilisée.
Maintenant avec les décodeurs multiprotocole et les centrales du même type, on peut peut être tout mélanger.
Personnellement, je n'y risquerai pas.

Depuis la disparition des CS1 et MS1 du catalogue Märklin (en 2008), il n'y a plus aucune centrale en vente qui fait MM ou mfx mais pas DCC.

N'empêche : le protocole DCC se fiche de la configuration du rail, on peut faire du DCC sur rail à picots comme sur du 2rails. Et la question initiale concerne le DCC.

[Wolfram]

Merci a tous pour vos reponse personellement j ai une ms2 et pour cette loco je pense mettre un esu v4 ou un uhlenbroch maitenant il faut juste que je branche tous cela. Mais je n ai rien pour l essayer en 2 rail donc je ne ces pas ou est la droite et la gauche du moteur . Merci de vos reponse

Le plus simple est d'essayer : tu montes ton decodeur dans la loco, et si à l'essai il part dans le mauvais sens tu échangeras les deux câbles qui alimentent le moteur.
Esu devrait permettre aussi de juste régler ça dans les CV. Pour Uhlenbrock je ne sais pas.
