Re: BB 15000 LS Models

Messagepar rol1950
10 Oct 2011, 20:32

cc14057 a écrit:J'ai installé le fichier de Rodolphe aussi, mais est ce qu'il faut modifier à chaque fois les cv 31 et 32 ? Et ensuite modifier ceux qui suivent ?

P.S. : je le fait en programmation par cv


Effectivement, c'est la seule solution avec le lopi v4 : mettre les bonnes valeurs dans les cv 31 et 32, puis dans le CV indiqué.
Je n'ai pas testé, mais je crois que les CV 31 et 32 gardent la dernière valeur tant qu'on ne la modifie pas (à vérifier) .
La programmation par CV est la seule méthode réellemennt efficace, les valeurs par défaut dans les onglets ne sont pas forcément conformes à la réalité (problème d'intitulé qui ne se met pas à jour, cela est expliqué dans le fichier).

Bon courage

Roland
Celui dont la pensée ne va pas loin verra les ennuis de près (Confucius ?)
Avatar de l’utilisateur
rol1950

Messages: 169
Âge: 75
Enregistré le: 16 Mai 2010, 08:34
Localisation: Ardennes

Re: BB 15000 LS Models

Messagepar zebulon
14 Oct 2011, 11:21

Bonjour,

La configuration du LokPilot V4 avec le LokProgrammer est basique, condition de ne pas oublier un CV ni se planter dans une valeur.

Par contre, la question que je me pose, est-il possible de rajouter des fonctions sans tout foutre en l'air, comme le mode croisement avec réduction de l'intensité lumineuse. Voire augmenter l'intensité lumineuse des LED. Ou encore ajouter le mode manœuvre.

Nicolas
Avatar de l’utilisateur
zebulon

Messages: 123
Âge: 52
Enregistré le: 09 Mar 2009, 18:58
Localisation: Chambéry

Re: BB 15000 LS Models

Messagepar rol1950
16 Oct 2011, 13:55

Bonjour,

Pour ce qui est de la programmation du lokpilot v4, les possibilités sont d'une richesse étonnantes :rhaaa: :
on peut programmer jusqu'à 15 fonctions, chacune correspondant à une fonction logique (marche de manoeuvre ...) ou physique (lumière, dételage, ...).
Selon le modèle, il y a 3 sorties physiques (lumière avant, arrière, aux1), 4 (+aux2), ou plus.
Chaque sortie peut être pilotée par plusieurs fonctions (ou logique), ce qui avec des règlages adaptés (dimmer, ...) permet effectivement d'obtenir des feux de croisement, de limiter des intensités lumineuses à l'arrêt ...

Par contre, programmer tout cela nécessite de :
- étudier longuement la notice :mur: :mur:
- programmer un nombre conséquent de CV :mur: :mur:
- de re-étudier la notice :mur: :mur: :mur: :mur:
- de prévoir une quantité appropriée d'aspirine :diable2: :diable2: :diable2:
- d'éviter de noyer sa rage quand ça ne marche pas du premier coup :apero: :apero: :apero:

Tout cela est faisable à partir de SPROG, de lokprogrammer, ... mais j'avoue qu'après avoir essyé un certain temps, je me suis contenté des fonctions basiques :oops: :oops: :oops:

Par contre, si tu es prêt à te lancer, un retour détaillé sera bienvenu :yin

Bon courage

Roland
Celui dont la pensée ne va pas loin verra les ennuis de près (Confucius ?)
Avatar de l’utilisateur
rol1950

Messages: 169
Âge: 75
Enregistré le: 16 Mai 2010, 08:34
Localisation: Ardennes

Re: BB 15000 LS Models

Messagepar zebulon
16 Oct 2011, 14:34

Merci pour la réponse.
Je me laisserais bien tenter. Je suis tenace et je n'aime pas quand ça me résiste. Comme Linux... Et puis je suis un bricoleur.
Avatar de l’utilisateur
zebulon

Messages: 123
Âge: 52
Enregistré le: 09 Mar 2009, 18:58
Localisation: Chambéry

Re: BB 15000 LS Models

Messagepar zebulon
16 Oct 2011, 20:48

En attendant, voici les fichiers pour la programmation d'un LokPilot V4 pour les 15000/7003 LSM.

LokProgrammer4.zip
Fichier ESUX pour LokProgrammer et fichier TXT de la liste des CV
(84.71 Kio) Téléchargé 177 fois
Avatar de l’utilisateur
zebulon

Messages: 123
Âge: 52
Enregistré le: 09 Mar 2009, 18:58
Localisation: Chambéry

Re: BB 15000 LS Models

Messagepar zebulon
21 Oct 2011, 17:24

Bon, je me suis attaqué à la prog du LokPilot de la 7003.
J'ai commencé par faire un tableau de la prog d'origine LSM (cf pièce jointe).

Prochaine étape : la prog des projecteurs réduits (dimmer).

prog_lokpilot4_lsm.pdf
(87.56 Kio) Téléchargé 205 fois
Avatar de l’utilisateur
zebulon

Messages: 123
Âge: 52
Enregistré le: 09 Mar 2009, 18:58
Localisation: Chambéry

Re: BB 15000 LS Models

Messagepar zebulon
25 Oct 2011, 15:39

Comment programmer les feux de croisement sur une 15000/7003 LSM :

C'est tout simple, et voici la méthode en deux images :

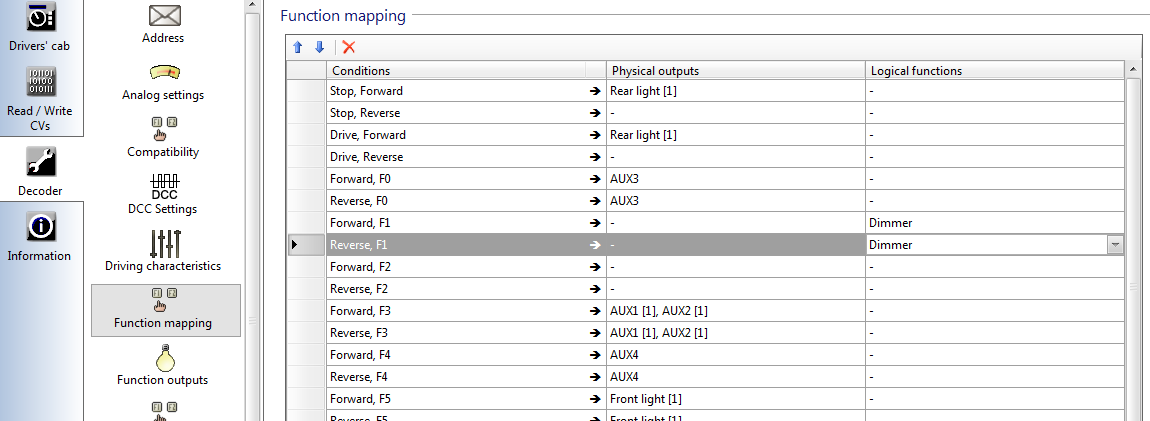

* Dans l'onglet "Function mapping", ajouter "Dimmer" la colonne des fonctions logiques pour la touche F1.

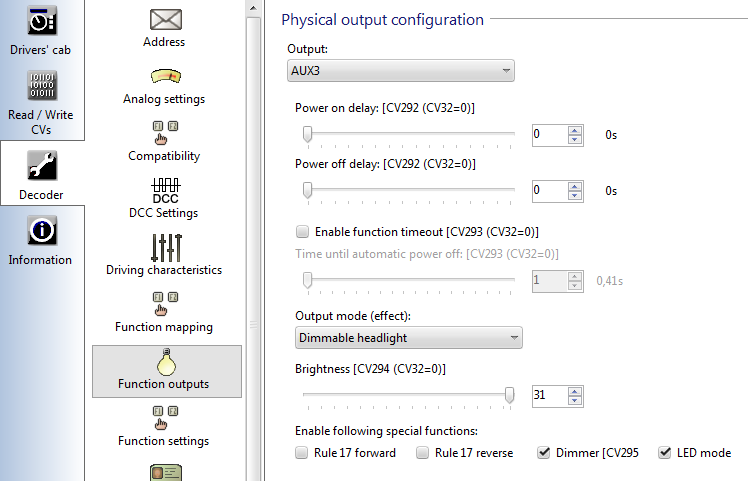

* Dans l'onglet "Function outputs", choisir AUX3 (allumage des phares) dans les liste "Outputs" et cliquer sur "Dimmer (CV295)".
Il n'est pas forcément nécessaire de cocher "LED Mode".


Et enfin, écrire les CV sur le décodeur.

Avec la fonction F1, il est possible d'avoir les feux de croisements.

Les CV modifiés :
Index: 4096 (CV31=16, CV32=0)
--------------------------------
CV 295 = 144

Index: 4098 (CV31=16, CV32=2)
--------------------------------
CV 364 = 064
CV 380 = 064

Pour ceux qui sont intéressés, je peux fournir le fichier LokProgrammer ou le fichier texte des CV.
Avatar de l’utilisateur
zebulon

Messages: 123
Âge: 52
Enregistré le: 09 Mar 2009, 18:58
Localisation: Chambéry

Re: BB 15000 LS Models

Messagepar zebulon
26 Oct 2011, 11:50

Suite...

Ajout du mode manœuvre :



Les CV modifiés :
Index: 4096 (CV31=16, CV32=3)
--------------------------------
CV 266 = 128
CV 268 = 002
CV 282 = 128
CV 284 = 002

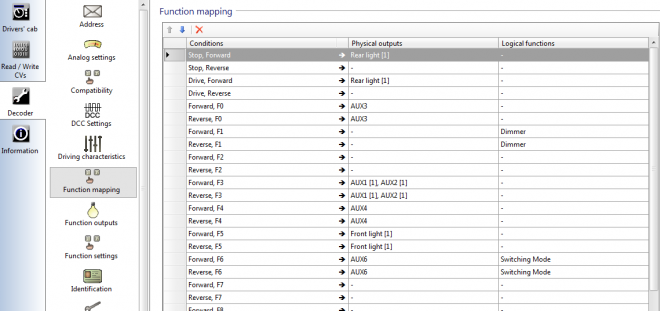

Les fonctions sont donc réparties comme suit :
F0 : phares
F1 : feux de croisements (réduction de la luminosité)
F3 : feux clignotants
F4 : feux rouges
F5 : éclairage cabine
F6 : mode manoeuvre

A suivre...
Avatar de l’utilisateur
zebulon

Messages: 123
Âge: 52
Enregistré le: 09 Mar 2009, 18:58
Localisation: Chambéry

Re: BB 15000 LS Models

Messagepar arthur
26 Oct 2011, 17:34

Euh???????çà existe dans notre bon Français??????les programations....................moi je parle pas Anglais :oops:
arthur
Bavard

Messages: 1412
Âge: 75
Enregistré le: 15 Déc 2007, 11:10

Re: BB 15000 LS Models

Messagepar Albertrain
26 Oct 2011, 18:17

Quel est ta version du logiciel Lokprogrammer : 4.2.3 ou 4.2.4 :?:

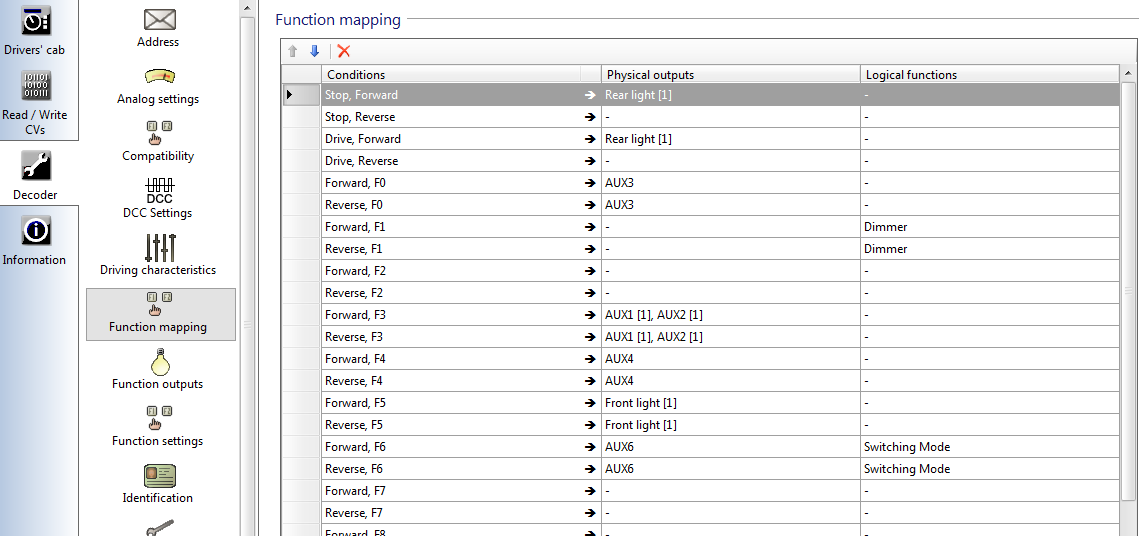

lorsque tu changes les fonctions et les effets dans ce tableau:


Est ce que le tableau Manual CV change ses valeurs automatiquement (comme dans le logiciel 2.7.9) :?:

Lorque tu transfères les nouvelles données vers le décodeur :
Passes tu par le tableau manual CV ou directement du tableau function mapping :?:

As tu déja remplacé par ex la F1 par la F5 entièrement (sans devoir reconfigurer les effets) :?:
Dubois A :ange2:
