Documentation des monoblocs 9360 et 9410 Jouef

[jeff 19]

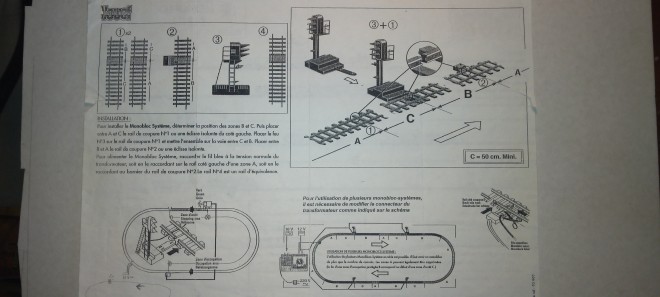

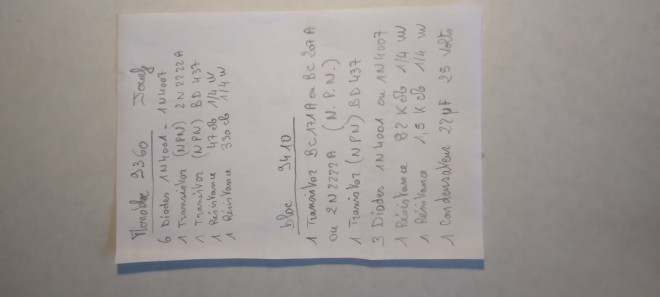

Je viens de retrouver des docs concernant les branchements et les shémas de conception des modules électroniques Jouef que j'avais téléchargé sur le net, j'ai fait la liste des composants nécessaires, j'ai remplacé le petit transistor par un 2N2222A et le transistor de puissance par un BD437 plus puissant ( Ic max 4 ampères et 45 volts pour la tention de claquage ) Ce sont des NPN, le MJE 520 grillé car pas assez puissant pour supporter la circulation de plusieurs locos.

[jeff 19]

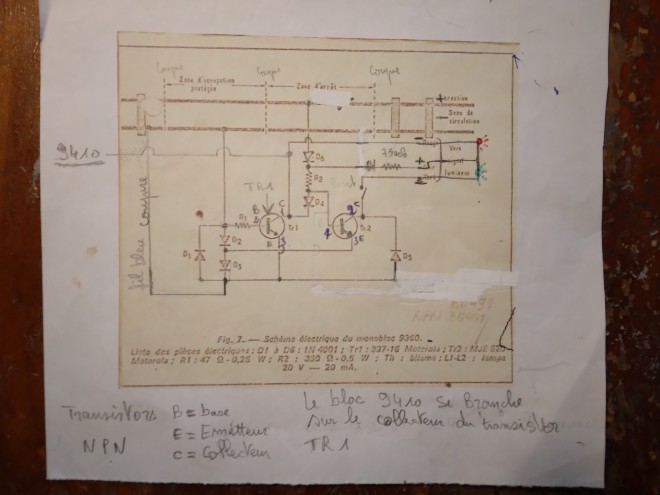

Bonjour, en branchant le 9410 sur le 9360 je me suis aperçu que cela ne fonctionné pas, j'ai revu les branchements et je m'était trompé pour la connection du 9410, il faut le souder sur le collecteur du TR 1 et maintenant ça marche !

[Zowen]

Bonsoir,
C’était vraiment super le Monobloc Système de Jouef, facile à brancher et à utiliser mais aussi fragile, j’ai cramé plusieurs modèles
C’est pour le fun ou ils sont en service sur un réseau ?
Jean-Luc

[jeff 19]

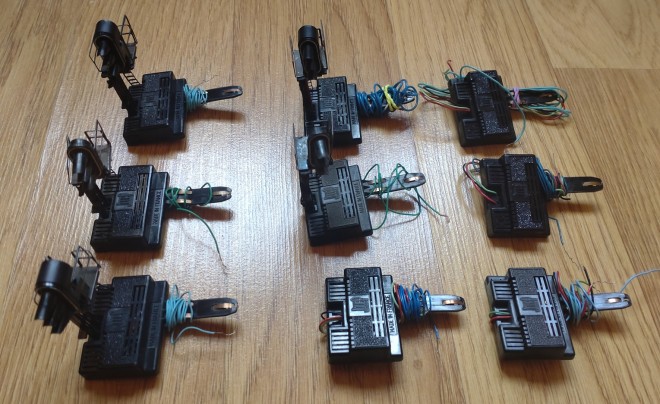

Bonsoir Jean Luc, pour l'instant je fais des essais en attendant d'avoir un prochain réseau, j'ai tout ce qu'il faut sauf la place, donc tout est dans les cartons ! Je prepare le futur, j'ai construit plusieurs blocs 9360 et 9410, j'ai remplacé les transistors MJE 520 par des BD 437 de 4 ampères pour ne plus qu'ils grillent et cela fonctionne très bien.
Cordialement.
Jeff 19

[Zowen]

Bonjour Jeff,
Content de voir que le Bloc Système JOUEF n’est pas oublié, il me reste du matériel de mon vieux réseau, s’il peut te servir je te propose de te l’envoyer plutôt que de le laisser dans mon bazar. Tout ne fonctionne pas mais je vois que tu sais corriger les faiblesses de l’électronique.

Jean-Luc
