Montage digikeijs

[Jacques26]

Bonsoir Jean-Michel,
Effectivement j'attends aussi la réponse de Jean-Claude mais je partage (hélas ) complètement tes propos.
Pourquoi "Hélas" ? Suivant la configuration du réseau il peut y avoir beaucoup de "gaspillage" d'entrées sur les 4088 (entrées inutilisées ou inutilisables). Je pense essentiellement à des cantons longs avec juste deux voies parallèles. Dans le meilleur des cas on ne pourra alors raccorder de façon simple que 4 entrées sur 16 d'où les surcouts
Au delà filtrages nécessaires
Salutations
Jacques.

[jc59]

Bonjour Jacques,

Effectivement, comme le rappelle Jean-Michel, il vaut mieux limiter les longueurs de fils entre les modules de rétro et les rails.
Il faut surtout éloigner ces fils des sources de parasites électromagnétiques (câbles secteurs, transformateurs) et éviter de les faire cheminer parallèlement à d'autres câbles dans les mêmes goulottes ou torons.
Sur la photo dont tu parles, le second DR4088 n'est pas utilisé. J'en ai un autre en service sous une autre zone du réseau. Sur mon réseau, les longueurs ne dépassent pas 1,5 m.

Tu peux toujours faire des essais en exploitant au maximum tes DR4088, et rajouter un tel module si des cantons éloignés posent des problèmes de détection fantôme. Tu pourras aussi essayer de réduire la sensibilité de la sortie concernée avec une résistance entre le point C et celle-ci.

Jean-Claude

[jc59]

Re,

Concernant le câblage, j'ai coupé les deux rails et alimenté chaque canton en deux fils torsadés. C'est peut-être un luxe superflu (qui m'a valu parfois quelques débats) pour mon réseau de taille limitée.

Jean-Claude

[Jacques26]

Bonjour Jean-Claude,
OK, avec Jean-Michel nous sommes tous les trois du même avis
Mon local est mal foutu avec une passerelle d'accès au plus mauvais endroit mais je n'ai pas d'autres possibilités (négociations bloquées avec la direction ). Du coup j'ai quelques fils de RS sur 15 m environ (puisqu'ils font le tour de la pièce). Selon les entrées de RS j'ai ajouté des résistances variables entre 390 Ohms et 50 ohms pour le canton le plus éloigné.
J'ai fait un test avec un 4088 déporté sous la voie et un câble LocoNet de 25 mètres, posé en vrac au sol, pour essais (avant de le raccourcir un peu...). Là, ça fonctionne très bien sans résistance.
Salutations.
Jacques.

[jc59]

Bonjour Jacques,

Même si celà te pose quelques soucis pour la rétro, on rêve tous de telles longueurs pour y admirer de belles rames

C'est bien si tu arrives à régler le problème en diminuant la sensibilité des DR4088 par une résistance en parallèle avec les diodes.
Si un jour tu fais l'expérience, pour un canton éloigné avec une détection fantôme, d'isoler les deux rails et de l'alimenter par deux fils torsadés, ce serait intéressant que tu en fasses un retour. J'utilise du fil de 0,5 mm2 avec des torsades de 1 à 2 cm.

Bonne soirée

Jean-Claude

[Jacques26]

Bonsoir Jean-Claude,
Un réseau long a des avantages et aussi des inconvénients du type "monotonie assurée ..." mais on peut s'amuser quand même en particulier avec la signalisation.
A priori je n'ai pas de torsadé sauf peut-être du F/FTP en 8 paires je vais regarder et je ferai un retour (mais pas dans l'immédiat car matériellement je n'aurai pas le temps).
Ceci dit la réponse de Digikeijs a été très claire : il faut un circuit RC ou une résistance si les longueurs de fils sont trop importantes.
Salutations
Jacques.

[jc59]

Bonjour Jacques,

Concernant les torsades, celles d'un câble réseau risquent d'être d'un pas trop petit par rapport aux fréquences de nos signaux DCC. J'ai eu un retour d'expérience avec l'utilisation de fil fin et de petites torsades, le résultat ėtait inverse.

La solution de la résistance est très simple. Au pire, si l'on est amené à une valeur faible de résistance comme pour tes grandes longueurs, on a une sensibilité augmentée et l'on pourrait ne pas détecter un wagon de queue décroché avec la faible consommation de deux leds. L'essentiel est que la rétro soit correcte avec les locos.

Concernant le circuit RC dont parles Digikeijs, il s'agit du même montage ou d'un RC antisurtension à placer en bout de feeder comme le préconise et le fabrique DCC Concept ?

Profite bien de ton réseau

Jean-Claude

[arthur002801]

Bonjour,après mes vacances j'ai commencer le test de rrtc v9.J'ai une petite question sur mon réseau entre les cantons j'ai des zones neutres mais ces zones neutres doivent être câblé faut il les relier a la centrale.Je dois les 2rails ? Mais où pourriez vous me faire un petit croquis du câblage. Merci
Arthur

[jc59]

Bonsoir Arthur,

Avec TrainController, une seule détection par canton suffit ; si les courbes de vitesse de tes locos sont bien établies, tu obtiens des arrêts précis à un ou deux cm près.

Qu'entends tu par zones neutres ? Elles se limitent éventuellement aux aiguillages que tu n'es pas obligé de rétrosignaler. Sinon, pour une bonne gestion des circulations par le logiciel, il faut les éviter puisqu'alors celui-ci ne connaît plus la position du train.

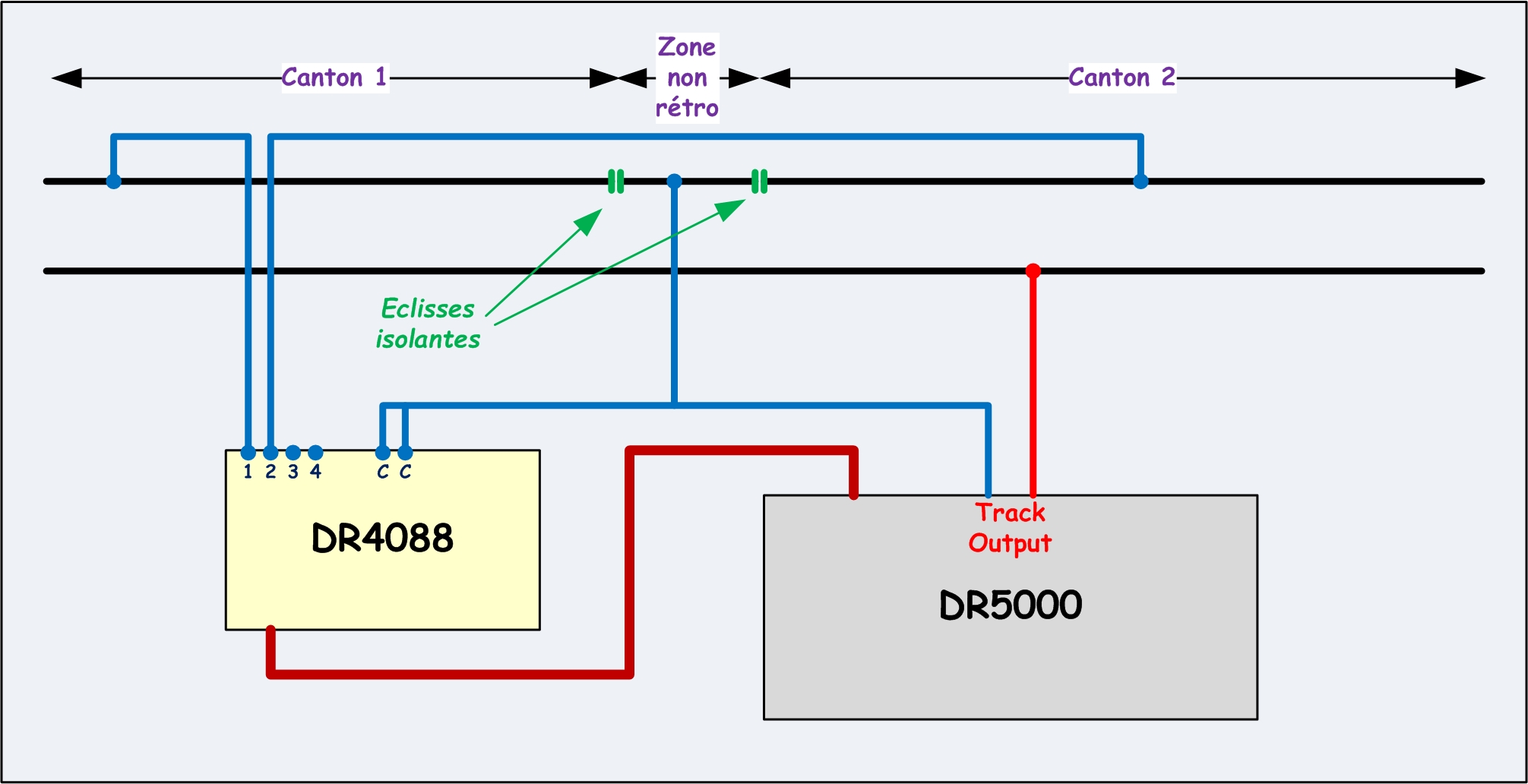

Pour ces zones éventuellement non rétrosignalées, tu relis directement le rail coupé au fil qui va de la centrale aux points C du DR4088 :

Jean-Claude

[arthur002801]

Bonjour Jean,merci pour le croquis qui est très explicite .merci
Arthur
