Une rotonde PLM en construction intégrale

[dan_ost2000]

Allez la suite

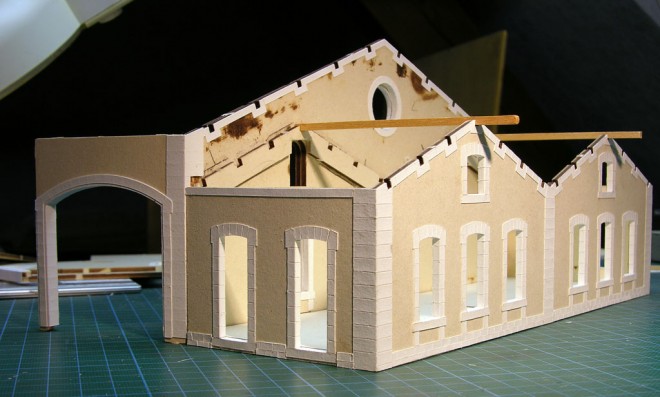

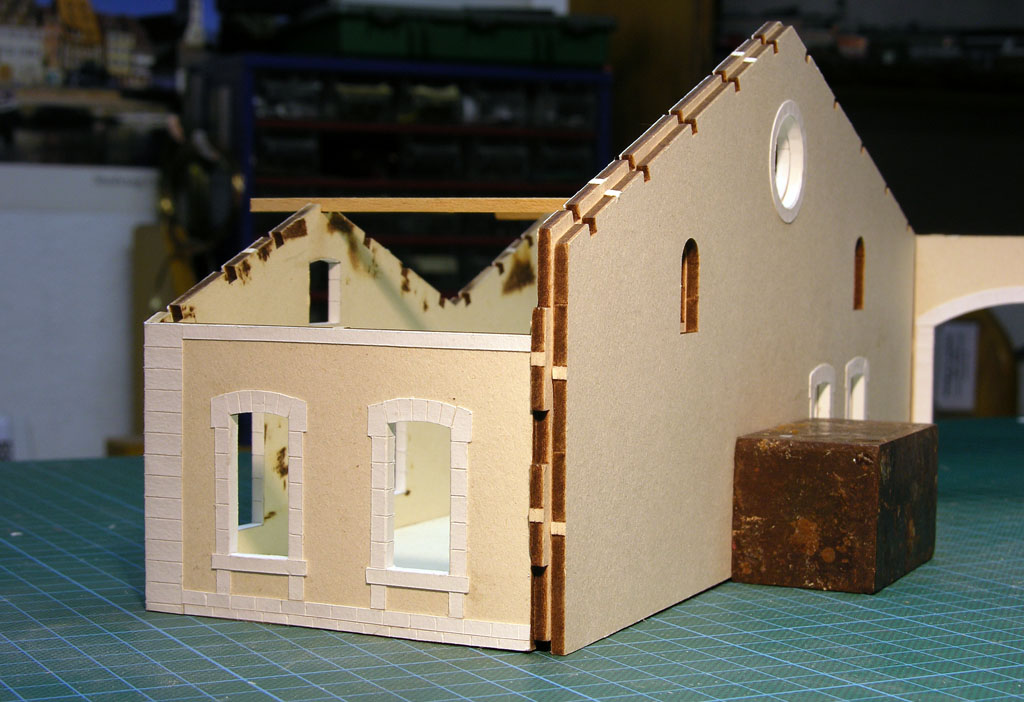

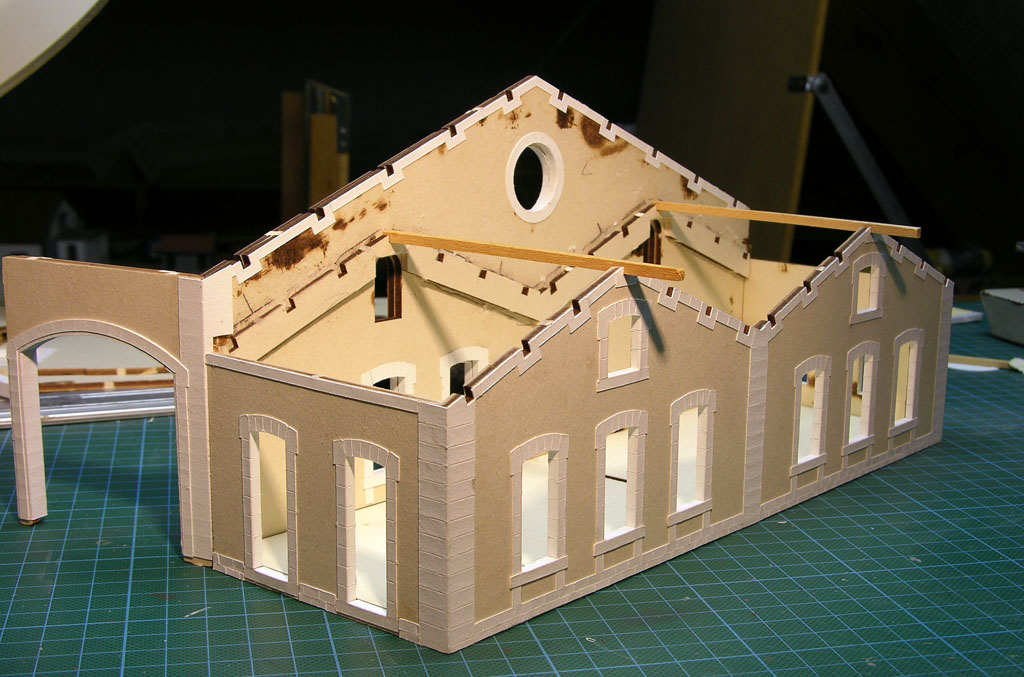

Le bâtiment annexe, dortoir réfectoire prend forme. Les parements sont posés reste à graver et à poser toutes les huisseries. En fin de compte, j’ai inversé la disposition des bâtiments. L’annexe se trouve dorénavant à droite ce qui rendra plus de face visible sur le réseau. Dans l’autre sens, je n’aurais pratiquement pas vu les murs arrière des stalles. C’est pour cette raison que l’on aperçoit des parties brulée sur le carton, la façade n’étant pas symétrique.

[yanoux]

pour la plaque tournante tu m'intéresse au plus au point vue le prix d'une plaque neuve et même d'occasion la faire sois même a surement un prix de revient bien moindre

[dan_ost2000]

La aussi il faudrait peut etre que je continu à poster.
Appel au peuple
Je suis à la recherche de documents ou d’indications concernant l’aménagement intérieur de ce type d’édifice. Comment étaient installés les chemineaux, chambre individuelle, lits de camps, lits superposés, alors si quelqu’un à des info…

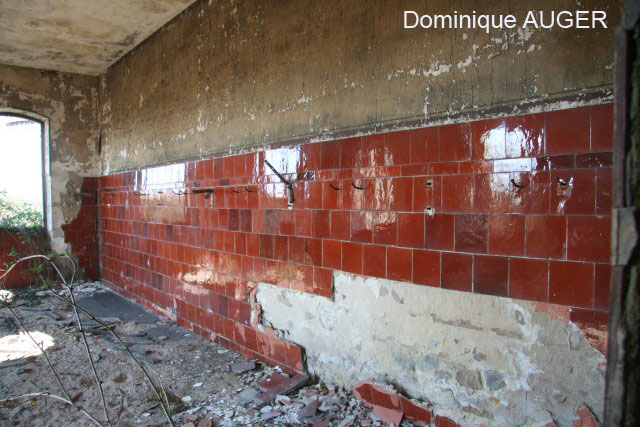

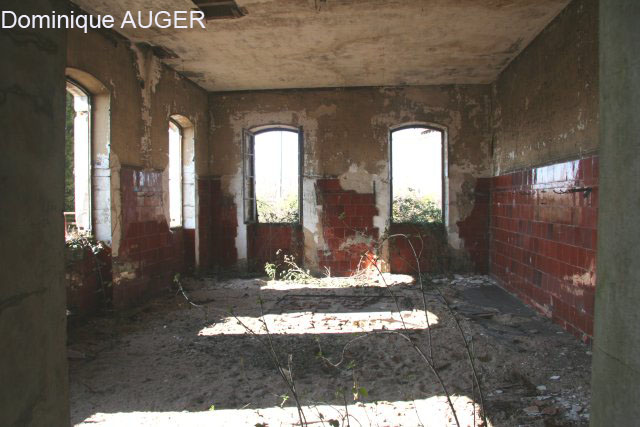

Les photos de Dom montrent quelques détails intéressants, mais pas assez pour se faire une idée générale. Certes les fenêtres étaient pourvues de volets, je pourrais représenter le bâtiment volets clos, mais comme celui-ci se trouvera au premier plan, un aménagement intérieur pourrait être rigollot.

[dan_ost2000]

Bon bon, retour à cette rotonde, la réalisation des corniches chenaux.

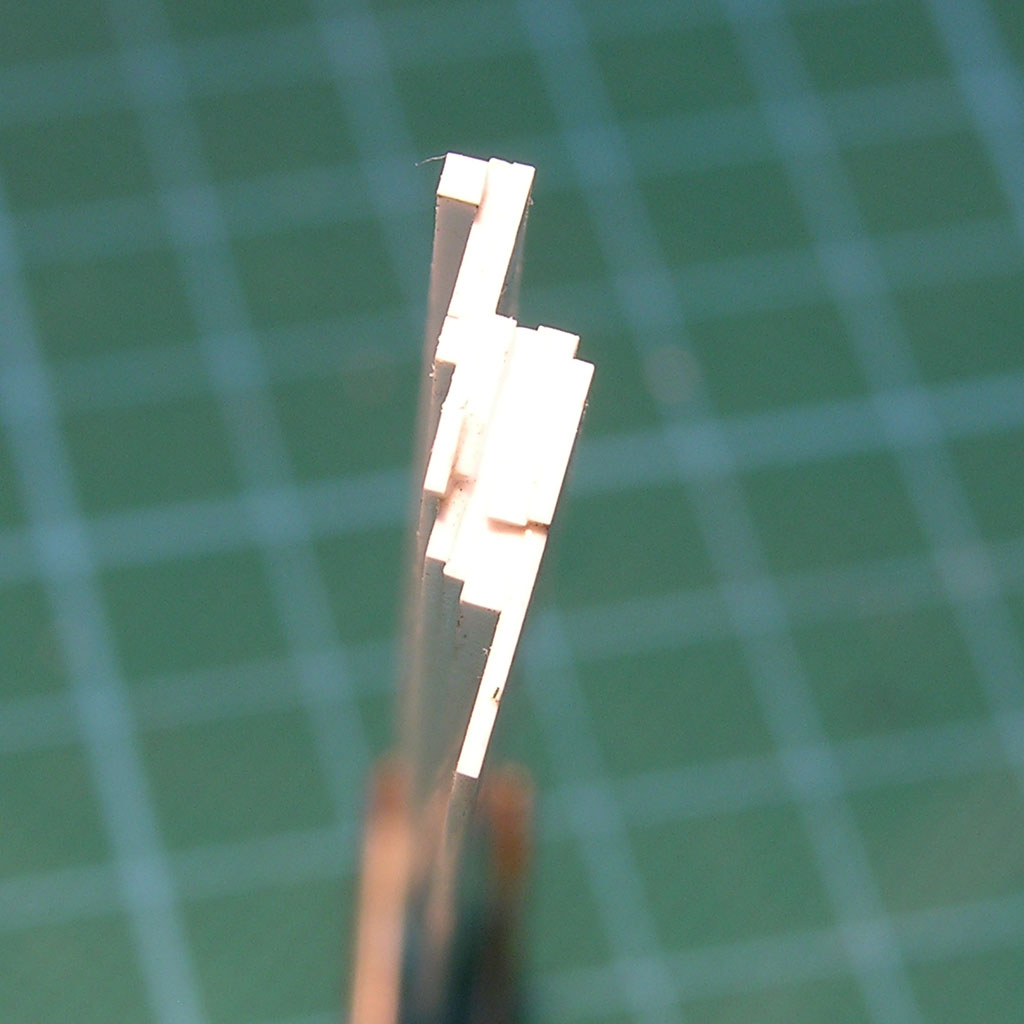

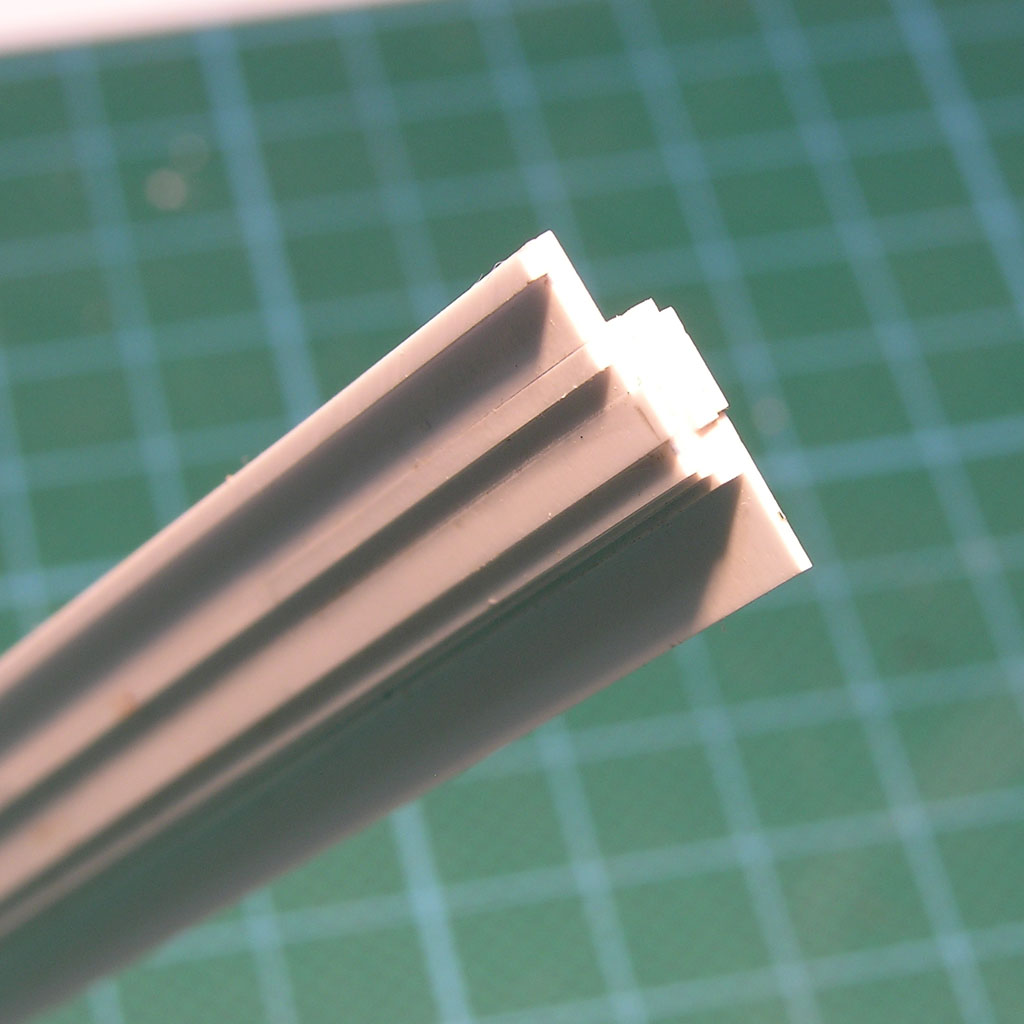

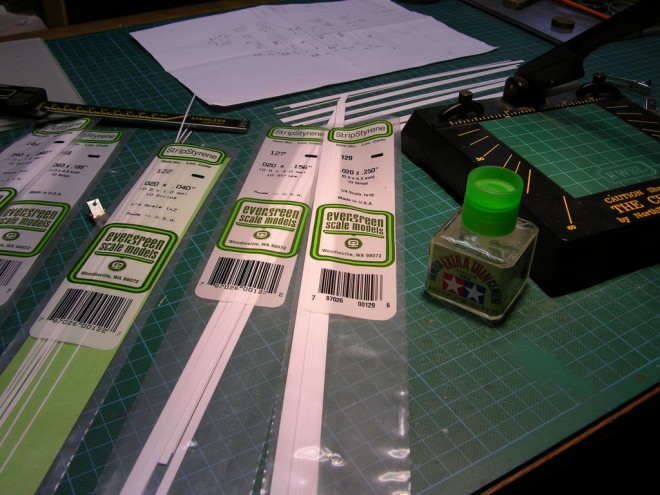

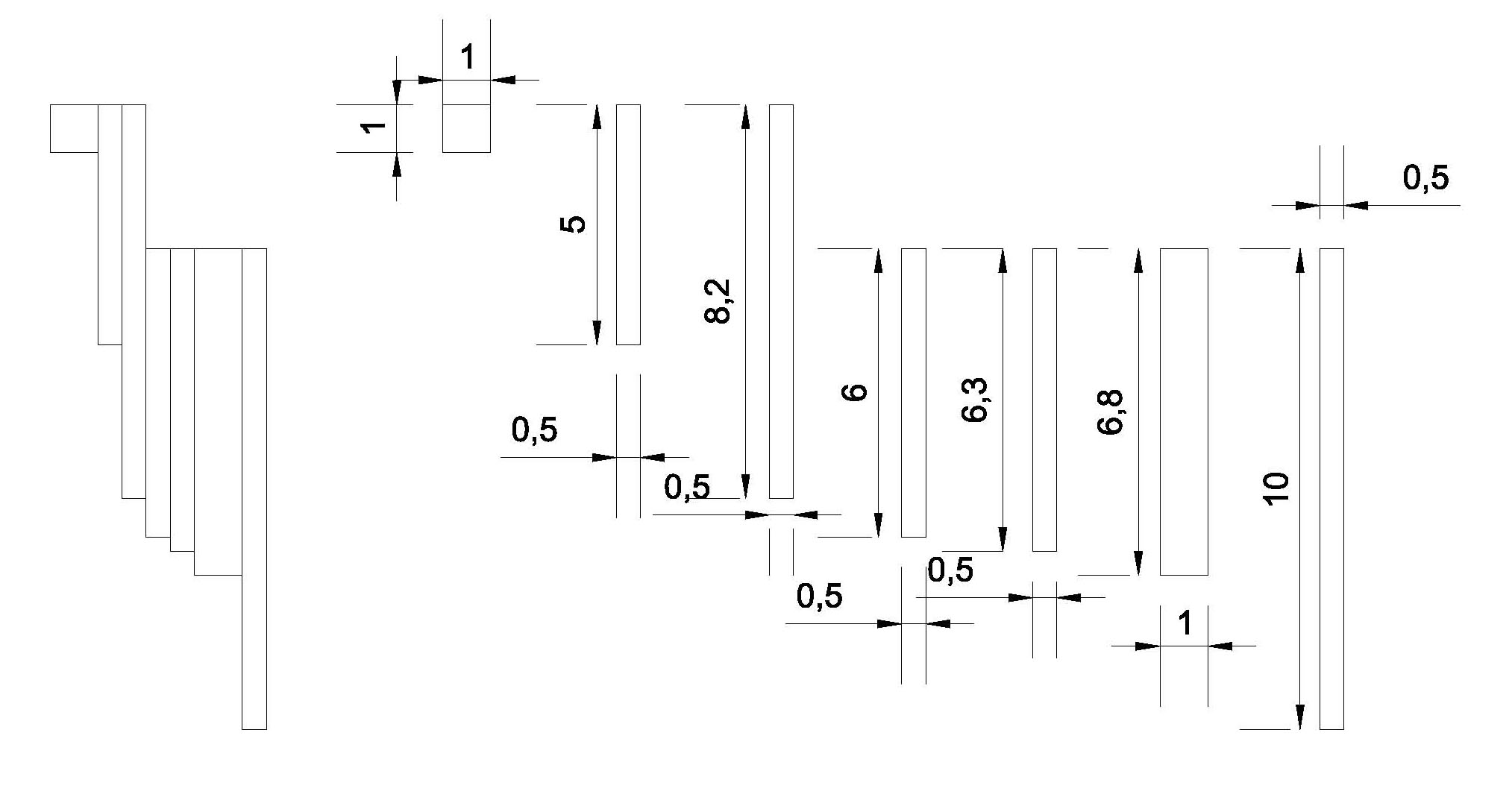

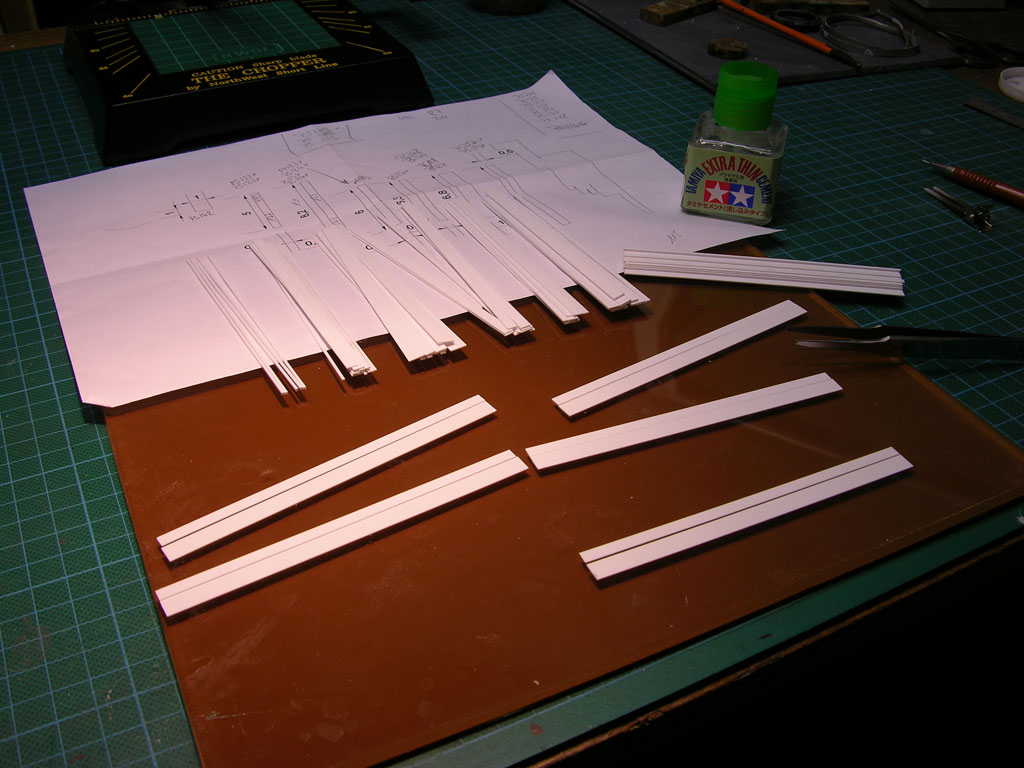

Evergreen est ton ami. Avec les différentes références disponibles, j’ai en premier lieux fait mon dessin en utilisant différentes association de baguettes et il ne reste plus qu’a passer à la réalisation. Voila le résultat.

[dan_ost2000]

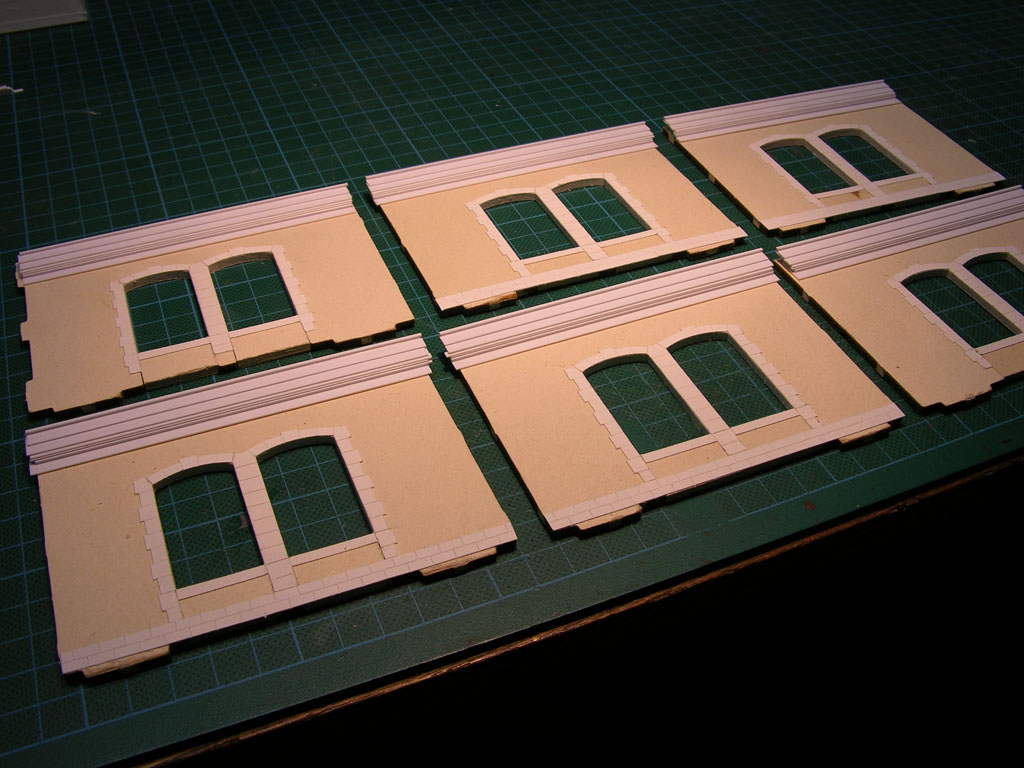

Ce n’est pas si laborieux que cela, 2 bonnes heures pleines, découpes incluses. La colle verte de Tamyia est superbe pour ce type de travail et fait gagner pas mal de temps. On assemble, on bloque avec des pinces, les pinces à cheveux celles que l’on utilise pour les kits laiton, et une fois tout bien callé on laisse filer les goutes de colles sur le joints et le tour est joué.
La suite sera peut être un peut plus délicate surtout pour la gravure qui sera faite à la mano, travail de ce soir si tout va bien du moins pour la partie découpe collage

[Challenger60]

Très chouette boulot!! Pour les pièces répétitives tu n'as pas essayé le moulage et le tirage en résine ou en platre?

[dan_ost2000]

Bof, pour si peut de pièces, ce n’est pas intéressant, le temps de faire les moules, de gérer les contre-dépouilles et économiquement cela l’est encore moins. Cela représente 6 corniches et 7 piliers, avec un peut de méthode c’est une mâtiné de travail.

[dan_ost2000]

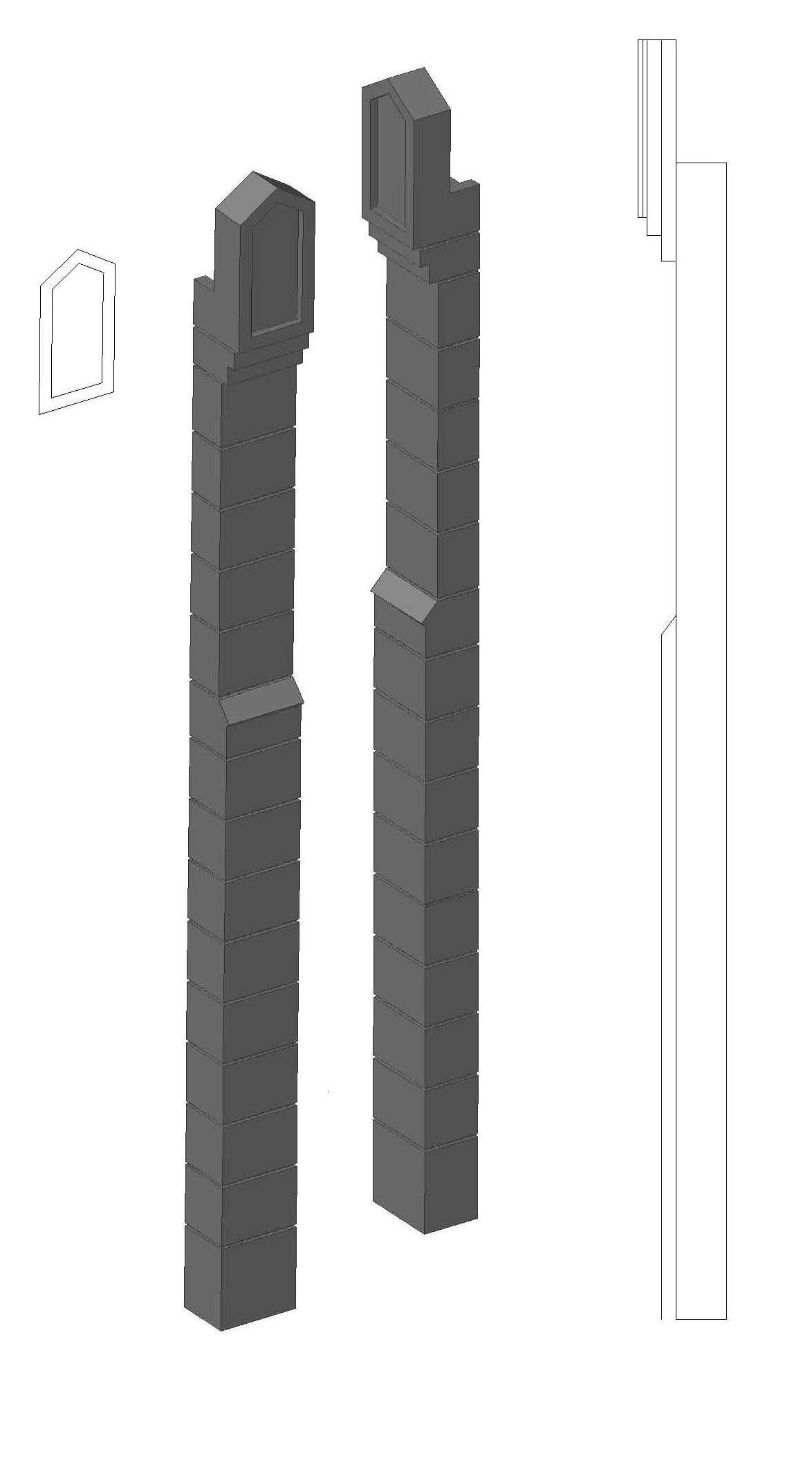

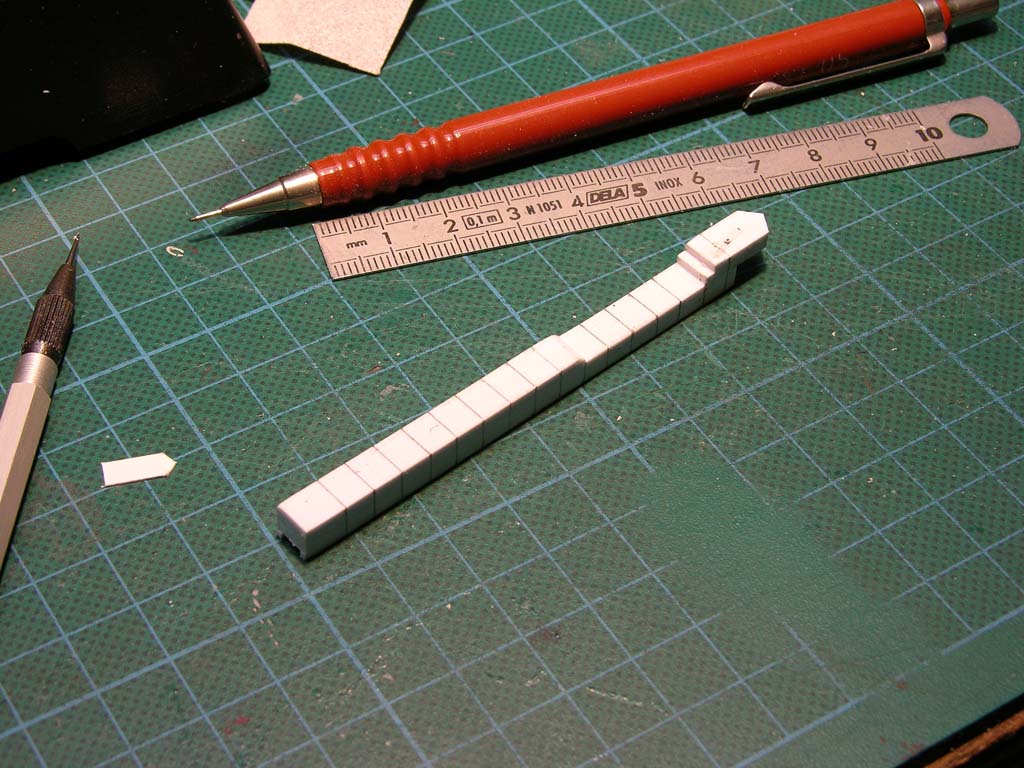

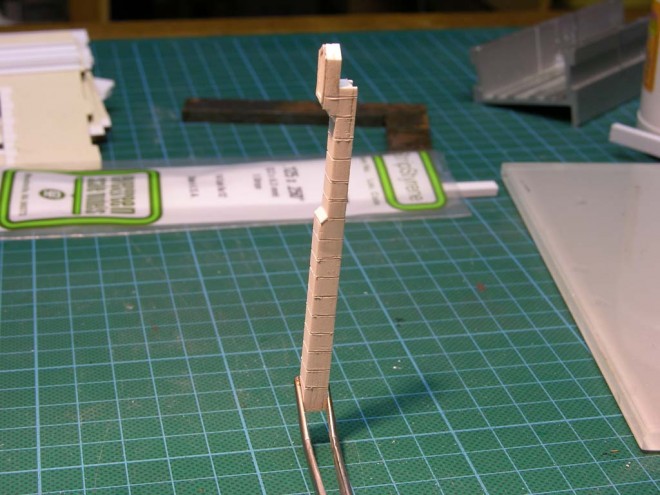

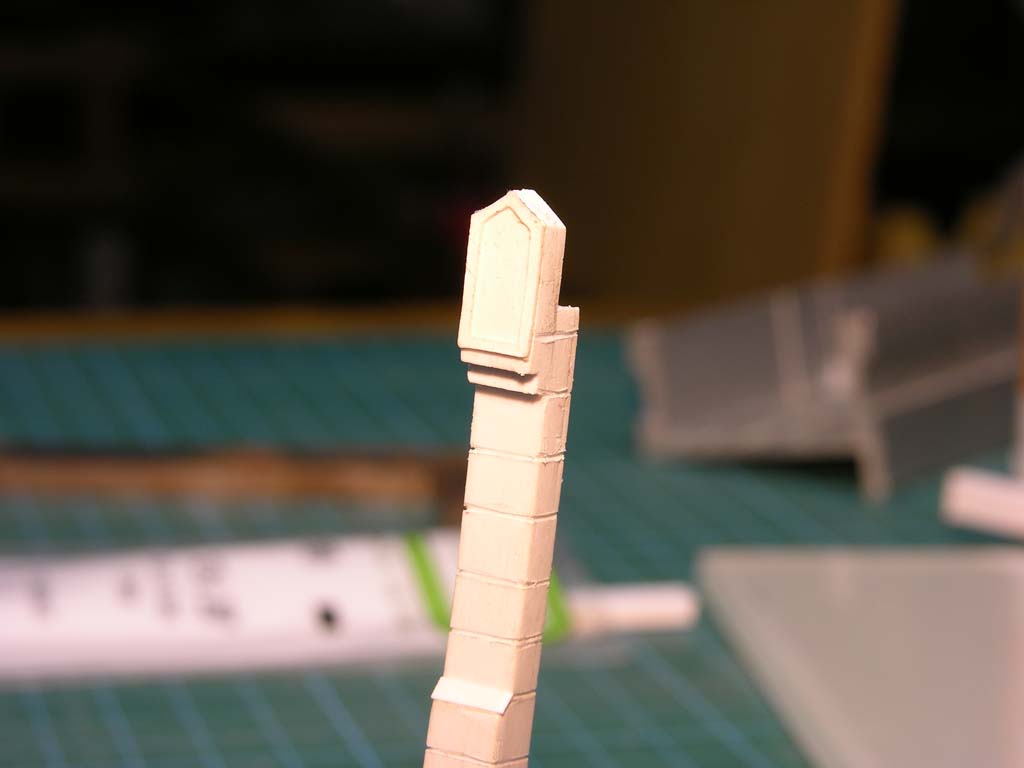

Voila mon prototype de pilier et ce n'est pas du prototypage rapide. Après avoir empilé les différents profilés, collés, poncés, place au traçage des pierres.

[dan_ost2000]

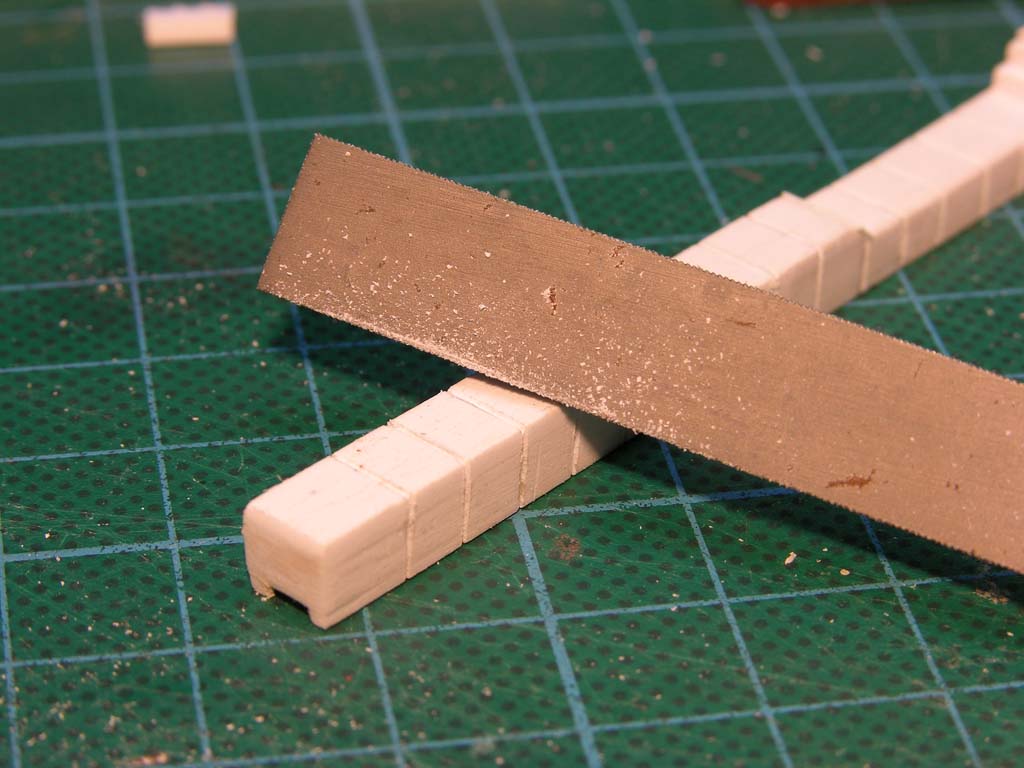

On passe à la gravure, celle ci je l'ai dans un premier temps réalisé à la pointe à tracée mais cela ne me convenait pas. J'ai fait un essai à la bockfil, c'était déjà mieux et en fin de compte je me suis rabattu sur la lime coulisse et le résultat me plait bien. A voir peint et patiné comment les joints ressortiront.

[dan_ost2000]

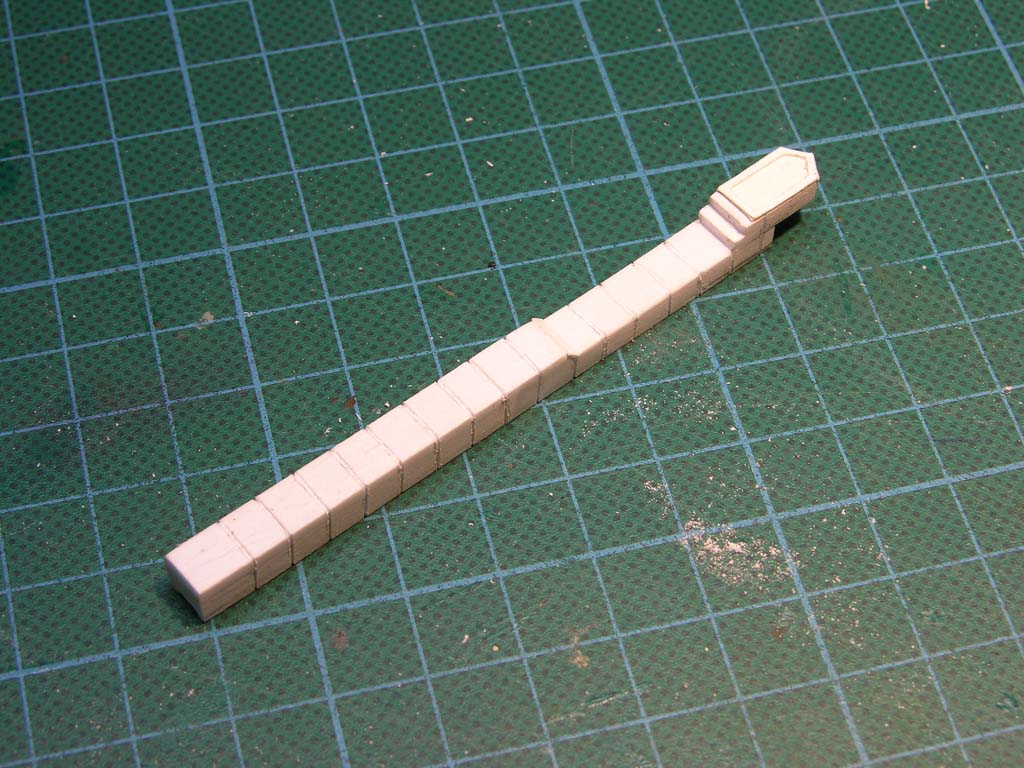

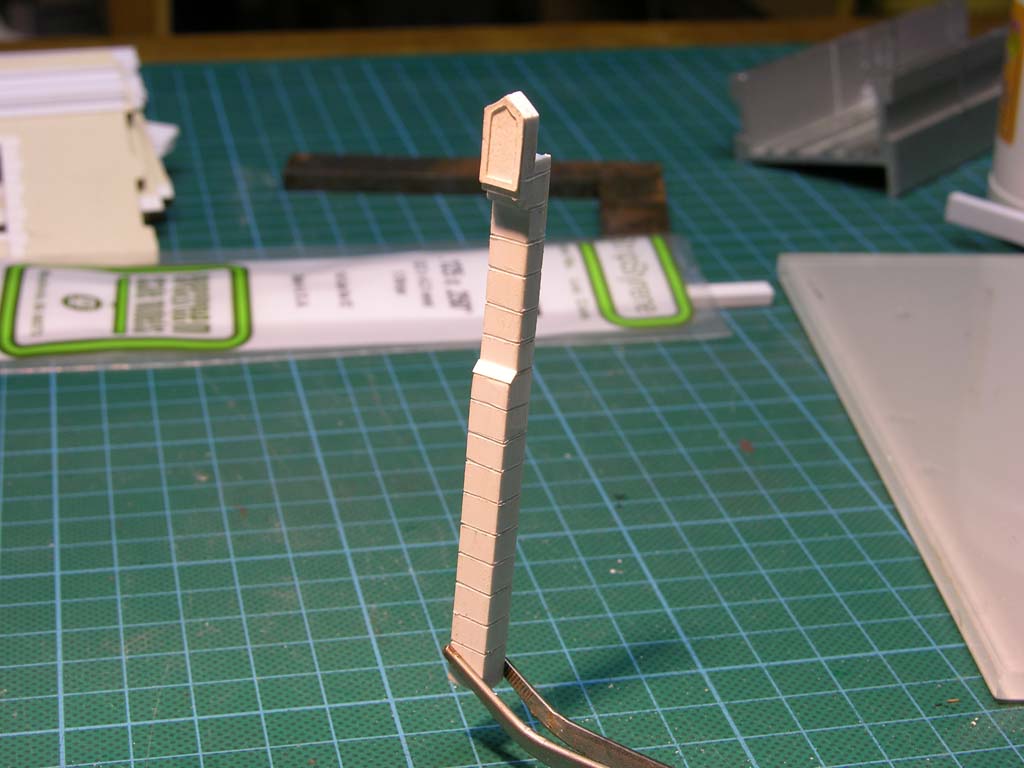

Détail de la partie haute découpé dans du Canson avec la Craftrobot et collée sur le plastique avec la colle Tamyia, à priori ça colle.

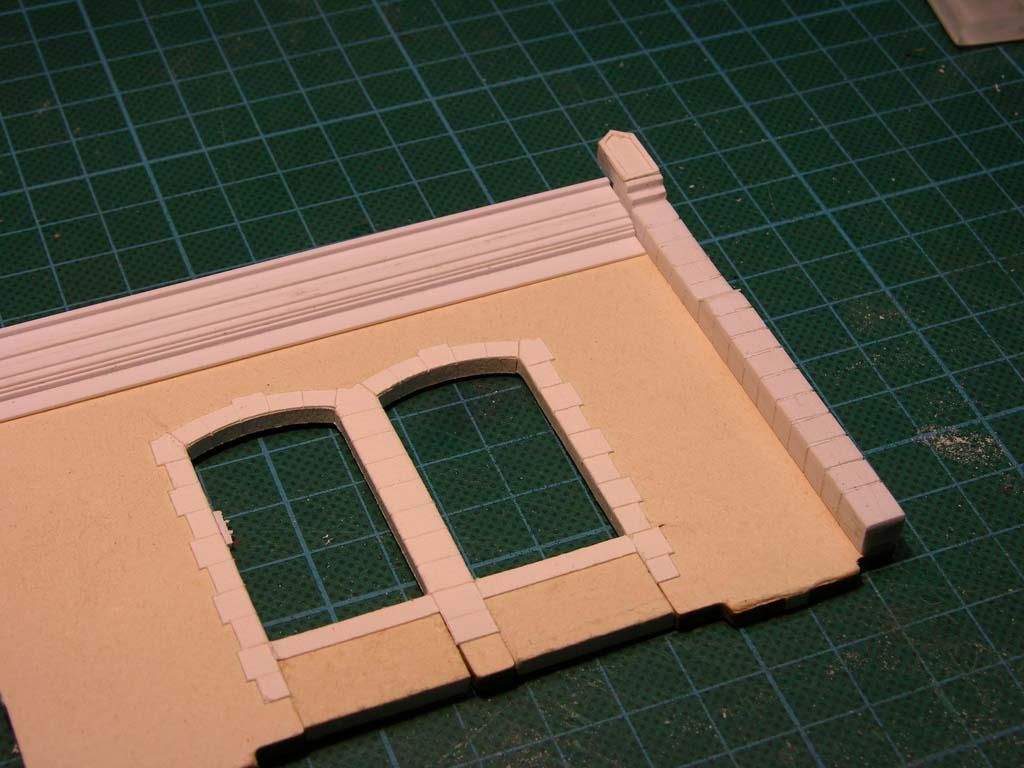

En situation
